Автоматическая система упаковки BF 50 ST

управляемая с помощью ПКперистальтическаякомпактная

Описание продукта

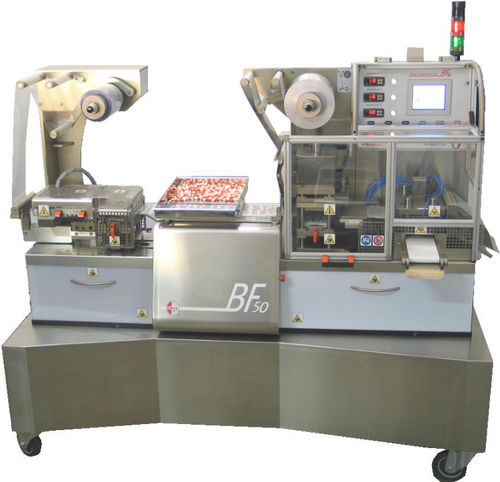

BF 50 ST — компактная автоматическая блистерная машина, поставляемая на тележном столе с поворотными колесами. Электрическое и электронное управление осуществляется посредством ПЛК Siemens (соответствие CFR21). Точность шага обеспечивается приводом с бесщеточным двигателем. Машина разработана для клинических испытаний, тестов на стабильность и мелкосерийного производства; применима для упаковки твердых пероральных препаратов, дозирования жидкостей и мелких медицинских изделий.

Основные характеристики

• Автоматическая блистерная машина
• Компактный монтаж, тележный стол с поворотными колесами
• Производство блистеров PVC–ALU
  • 1 блистер за ход: около 900–1 080 блистеров/ч (макс. формат 140×100 мм или меньше)
  • 2 блистера за ход: около 1 800–2 040 блистеров/ч (макс. формат 100×65 мм или меньше)
  • 3 блистера за ход: около 2 700–3 060 блистеров/ч (макс. формат 100×40 мм или меньше)
  • Максимальная высота кармана: 17 мм
• Производство блистеров ALU–ALU
  • 1 блистер за ход: примерно 900–1 000 блистеров/ч (макс. формат 140×100 мм или меньше)
  • 2 блистера за ход: примерно 1 800–2 000 блистеров/ч (макс. формат 100×65 мм или меньше)
  • 3 блистера за ход: примерно 2 700–3 000 блистеров/ч (макс. формат 100×40 мм или меньше)
  • Максимальная высота кармана: 10 мм
• Механическая, электрическая и пневматическая предварительная настройка для системы предварительного формования с тефлоновыми штампами для карманов сложной формы и значительной глубины
• Предварительная настройка для ручной загрузки продукта через лоток из нержавеющей стали AISI 316L
• Каркас машины из нержавеющей стали AISI 304 с поворотными колесами
• Возможность производства блистеров с жидкими продуктами, дозируемыми высокоточными перистальтическими насосами с контролируемой дозировкой
• Область загрузки для твердых или жидких продуктов
• Система шага и движения пленки с приводом от бесщеточного мотора

Производительность

• Максимум 17 bpm (17 ходов в минуту), скорость зависит от шага блистера
• Типичная производительность — PVC–ALU :
• 1 блистер за ход: примерно 1 020 блистеров/ч (формат 140×100 мм или меньше)
• 2 блистера за ход: примерно 2 040 блистеров/ч (формат 65×100 мм или меньше)
• 3 блистера за ход: примерно 3 060 блистеров/ч (формат 40×100 мм или меньше)
• Максимальная высота кармана: 17 мм для PVC-блистеров
• Максимальная высота кармана: 10,5 мм для ALU–ALU блистеров

Технические характеристики

• Габариты машины: 1 950 мм × 850 мм × 1 750 мм (В); вес: 550 кг
• Подключение сжатого воздуха: труба внутр. Ø 12 мм - наруж. Ø 14 мм
• Потребление сжатого воздуха: ок. 25 литров/цикл
• Рабочее давление: 6–9 бар
• Основное напряжение: 230 V 50/60 Hz
• Потребляемая мощность: 6,5 kW
• Рабочие температуры машины: 50°–220° C
• Диапазон рабочих условий: 20°–45° C
• Замкнутая система охлаждения с деминерализованной водой при 23° C
