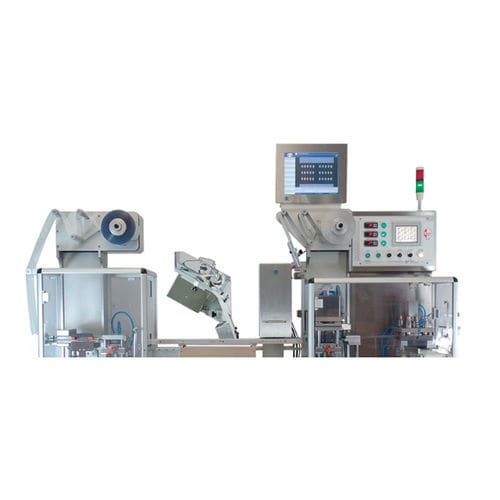

Автоматическая система упаковки BF 50 Type R

электропневматическаяперистальтическаякомпактная

Описание
Модель BF 50 Type R дополняет серию BF 50. Благодаря бесщеточным двигателям Type R обеспечивает до 35 ударов в минуту и может быть сконфигурирована с одной, двумя или тремя дорожками. Машина предназначена для производства блистеров из PVC и ALU-ALU и поддерживает различные системы подачи (лоток для ручной загрузки AISI 316L, загрузчики с щетками, выделенные дорожки) и дозирование жидкостей перистальтическими насосами. Можно интегрировать опции inline-контроля и инспекции (обнаружение микропроколов, система зрения для контроля присутствия продукта, маркировка для центрированной печати) и электропневматическую систему отбраковки для фармацевтических и промышленных линий упаковки.

Основные характеристики

• Автоматическая блистерная упаковочная машина для форматов PVC и ALU-ALU
• Компактные габариты; рама на поворотных колесах для мобильности
• Максимальный формат блистера: 150×100 мм
• Скорость работы: до 35 уд./мин (2 блистера за удар → до 70 блистеров/мин)
• Конфигурации: 1, 2 или 3 параллельные дорожки
• Лоток для ручной загрузки AISI 316L; доступны автоматические загрузчики (щетки / выделенные дорожки)
• Опция дозирования жидкостей перистальтическими насосами
• Предустановка для центрированной печати; возможна интеграция print marker
• Опции инспекции: обнаружение микропроколов (ALU-ALU), системы зрения для контроля присутствия продукта
• Электропневматическая система удаления несоответствующих блистеров доступна
• Площадка загрузки: 800 мм

Производительность

• Номинальная скорость: 35 bpm (варьируется в зависимости от продукта и загрузки)
• 1 блистер за удар: ≈ 2 100 блистеров/ч (формат ≤ 150×100 мм)
• 2 блистера за удар: ≈ 4 200 блистеров/ч (формат ≤ 70×100 мм)
• 3 блистера за удар: ≈ 6 300 блистеров/ч (формат ≤ 45×100 мм)
• Максимальная высота кармана: PVC 17 мм; ALU-ALU 10,5 мм

Технические характеристики

• Модель: BF 50 Type R
• Габариты машины (Д×Ш×В): 2 400 × 1 100 × 2 050 мм; вес: 750 кг
• Рабочая скорость: до 35 уд./мин (зависит от продукта/загрузки)
• Сжатый воздух: труба вн. Ø 12 мм / внт. Ø 14 мм; расход ≈ 23 л/цикл; давл. 6–9 бар
• Сеть: 230 V 50/60 Hz; потребляемая мощность: 6,5 kW
• Рабочая температура машины: 50°–220° C; окружающая температура: 20°–45° C
• Замкнутая система охлаждения с деминерализованной водой (реф. 23° C)
• Площадка загрузки: 800 мм; лоток AISI 316L для ручной загрузки или автоматические загрузчики доступны
