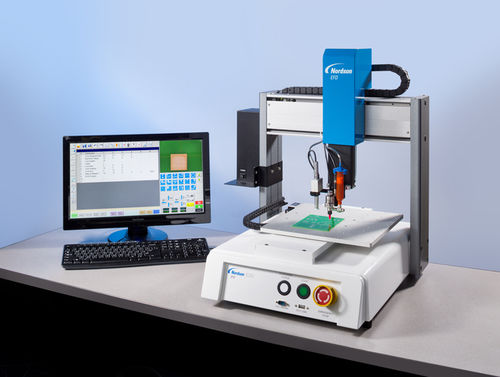

Автоматизированная система распределения медикаментов с компьютером E2V

Обзор
Серия PROX / PROPlus / PRO с визуальным наведением — это наиболее продвинутая автоматизированная система дозирования Nordson EFD, разработанная для точного нанесения жидкости и удобства эксплуатации. Система предназначена для точного размещения жидкости с использованием шприцевых бочек и клапанных систем EFD и подходит для электроники, биомедицины и чистых помещений. Системы включают программное обеспечение DispenseMotion™, интегрированное зрение и несколько режимов обратной связи для обеспечения точности и повторяемости нанесения.

Ключевые возможности

• Программное обеспечение DispenseMotion™ полностью интегрировано с CCD smart vision камерой для визуально-наведённого дозирования и распознавания меток.
• Три типа обратной связи для контроля высоты и размещения: контактное датчикование, оптическое датчикование и бесконтактное лазерное определение высоты (автоматическая регулировка высоты сопла).
• Замкнутое кодирование и постоянная обратная связь для улучшения управления процессом и точности.
• Предпросмотр и подтверждение траектории нанесения на экране; упрощённый импорт и конвертация файлов для быстрой настройки.

Особенности

• PROPlus: двойное линейное направляющее, усовершенствованный серводвигатель и шарико-винтовой привод; опция PROX: бесконтактный линейный мотор для повышенной скорости и сниженного износа движущихся частей.
• Упрощённая настройка и программирование с DispenseMotion™.
• Предпросмотр и подтверждение траекторий на экране.
• Постоянная замкнутая обратная связь для точного размещения.
• Оптимизированный импорт и конвертация файлов DXF/CAD для ускорения программирования.

Преимущества

• Лучшие в классе показатели повторяемости и скорости (PROPlus: ±0,003 мм; PRO: ±0,004 мм).
• Повышение качества и однородности продукта благодаря точному нанесению и интегрированной инспекции.
• Лёгкая интеграция в существующие производственные линии; совместимость с системами дозирования на основе шприцев и клапанов.
• Сокращение времени обучения операторов, снижение затрат на труд.
• Увеличение пропускной способности и снижение затрат на производство, материалы и владение.

Визуализация, инспекция и определение высоты

• Интегрированная CCD smart vision поддерживает распознавание меток и многократный захват изображений для высокоразрешающей корректировки смещений и точной выверки.
• OptiSure™ автоматизированная оптическая инспекция (AOI) проверяет ширину, диаметр и точность расположения осадка.
• Опции лазерного определения высоты (Laser B и Laser C) обнаруживают вариации поверхности и автоматически регулируют высоту сопла, предотвращая неравномерные осадки или повреждение сопла/изделия.
• Laser C (конфокальный) рекомендуется для высокоточной детекции на отражающих или полупрозрачных поверхностях и для обнаружения очень малых уступов менее 700 μm.

Применения

• Сборка электроники и нанесение конформного покрытия, требующие микронной точности размещения.
• Дозирование в медицинских и бионаучных приборах, где требуются чистота, точность и повторяемость.
• Производство в чистых помещениях и другие контролируемые производственные среды; интеграция с устройствами дозирования на основе шприцев и клапанов.

Характеристики / технические спецификации

• Группа моделей: 3-Axis PROX / PROPlus / PRO Series (автоматизированные роботы для дозирования жидкостей с визуальным наведением).
• Повторяемость: PROPlus ±0,003 мм; PRO ±0,004 мм; PROX указан как ±0,003 мм (3 µm) по осям X, Y и Z.
• Привод: PROPlus включает двойное линейное направляющее, серводвигатель и шарико-винтовой привод; опция PROX использует бесконтактный линейный мотор для более быстрого привода и снижения износа движущихся частей.
• Программное обеспечение: DispenseMotion™ интегрированное управляющее ПО (функции визуального наведения, предпросмотр траектории, импорт/конвертация файлов, замкнутая система управления).
• Визуализация: интегрированная CCD smart vision камера для распознавания меток и коррекции смещений.
• Обратная связь/определение высоты: контактная, оптическая и бесконтактная лазерная детекция высоты (Laser B и Laser C/конфокальная).
• Laser C (конфокальный): подходит для отражающих/полупрозрачных поверхностей и обнаружения малых уступов < 700 μm.
• Инспекция: OptiSure™ AOI для измерения ширины/диаметра осадка и проверки размещения.
• Совместимость: оптимизирован для работы с PICO® pulse-jet valves, Liquidyn® jet valve systems и с шприцевыми бочками и клапанными системами EFD.
• Управление: замкнутое кодирование для точного управления движением и повторяемости процесса.
• Типичные целевые отрасли: электроника, медицинские изделия / бионауки, производство в чистых помещениях, производители машин.
