Печь для обогрева L, LT 5/13

широкого применениядля лабораториймуфельная

Обзор
Эти муфельные печи имеют многослойную изоляцию из легковесного огнеупорного кирпича, что обеспечивает максимальную рабочую температуру до 1300 °C (рекомендуется 1200 °C для продолжительных выдержек). Нагревательные элементы, установленные на опорных трубках, свободно излучают в рабочую камеру, обеспечивая короткое время нагрева. Доступные модели: L и LT размеров 5/13, 9/13 и 15/13.

Функция и оборудование
Нагревательные элементы на опорных трубках обеспечивают свободное излучение в камеру для быстрого и равномерного нагрева. Внутренняя облицовка — прочные легковесные огнеупорные кирпичи (Tmax = 1300 °C). Двойной кожух с вентиляцией из рифлёных листов нержавеющей стали снижает температуру наружной поверхности и повышает жёсткость конструкции. Варианты дверей: откидная дверь (L) — использование как рабочая площадка, или подъёмная дверь (LT) — горячая поверхность обращена от оператора. Регулируемая подача воздуха в дверце; выход отработанного воздуха в задней стенке. Контроллер: B510 с сенсорным управлением (5 программ × 4 сегмента). Твердотельные реле для бесшумной работы. NTLog Basic для записи данных процесса на USB-флеш-накопитель.

Стандартное оборудование

• Tmax 1300 °C
• Нагрев с двух сторон
• Нагревательные элементы на опорных трубках для свободного излучения и длительного срока службы
• Многослойная изоляция из прочного легковесного огнеупорного кирпича в рабочей камере
• Двойной кожух, вентилируемый корпус из рифлёных листов нержавеющей стали для низкой температуры поверхности и высокой прочности

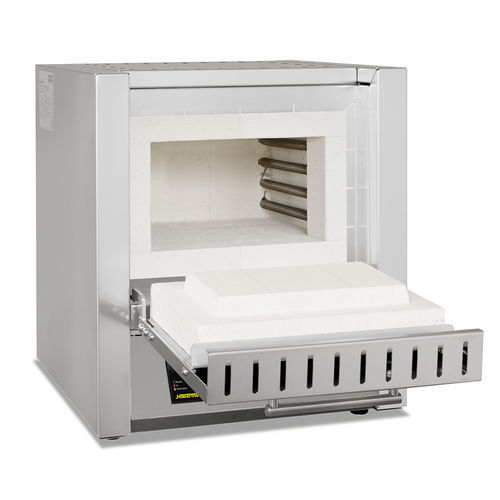

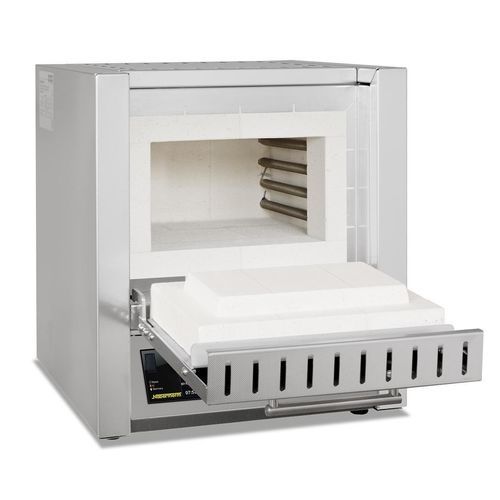

• Опциональная откидная дверь (L) — может служить рабочей площадкой, или подъёмная дверь (LT) — горячая поверхность от оператора
• Регулируемый приточный воздух в дверце
• Выход отработанного воздуха в задней стенке
• Контроллер B510 (сенсорный): 5 программ × 4 сегмента
• Твердотельные реле для низкого уровня шума
• NTLog Basic для записи данных через USB

Дополнительное оборудование

• Дымоход; дымоход с вентилятором; каталитический нейтрализатор
• Ограничитель сверхтемпературы с регулируемой температурой срабатывания для защиты печи и загрузки
• Подключение защитного газа для продувки негорючими технологическими газами (не герметично; не комбинируется с некоторыми вариантами отвода)
• Ручная или автоматическая система подачи газа
• Порт(ы) для термопар в задней стенке или дверце
• Процессное управление и документация через пакет ПО VCD

Технические данные (фрагмент)
Модель | Tmax (°C) | Внутр. Ш × Г × В (мм) | Объём (л) | Наруж. Ш × Г × В (мм) | Равномерность ±5 K (Ш × Г × В мм) | Подключаемая мощность (кВт) | Электроподключение | Масса (кг) | Время нагрева (мин)
L, LT 5/13 | 1300 | 225 × 170 × 130 | 5 | 490 × 450 × 580+320 | 170 × 100 × 80 | 2.6 | 1‑фазный | 46 | 55
L, LT 9/13 | 1300 | 250 × 240 × 170 | 9 | 530 × 525 × 630+350 | 180 × 170 × 120 | 3.3 | 1‑фазный | 58 | 60
L, LT 15/13 | 1300 | 250 × 340 × 170 | 15 | 530 × 625 × 630+350 | 180 × 270 × 120 | 3.5 | 1‑фазный | 71 | 80

Примечания
1) Рекомендуемая температура для длительных выдержек — 1200 °C. 2) Внешние габариты зависят от дополнительного оборудования; размеры по запросу. 3) Внешние размеры включают открытую подъёмную дверь (LT). 4) Время нагрева — ориентировочное значение для пустой закрытой печи до Tmax −100 K (при подключении к 230 V 1/N/PE). 5) Равномерность температуры ±5 K измерена в пустой рабочей камере согласно DIN 17052‑1 при температурах выше 800 °C.

Характеристики / технические параметры

• Макс. рабочая температура: 1300 °C (рекомендуется 1200 °C для длительных выдержек)
• Схема нагрева: радиационный нагрев с двух сторон, нагревательные элементы на опорных трубках
• Изоляция: многослойный прочный легковесный огнеупорный кирпич
• Корпус: двойной кожух, вентилируемый, нержавеющая сталь
• Двери: откидная (L) или подъёмная (LT)
• Управление и запись данных: сенсорный контроллер B510 (5 программ × 4 сегмента), NTLog Basic (USB); опция VCD
• Опции: дымоход/вентилятор/каталитический нейтрализатор, продувка защитным газом, порты для термопар, процессный контроль
