3D-сканер для медицинской промышленности OPTOCLOUD S

настольныйметодом лазерной триангуляциилазер

Обзор продукта

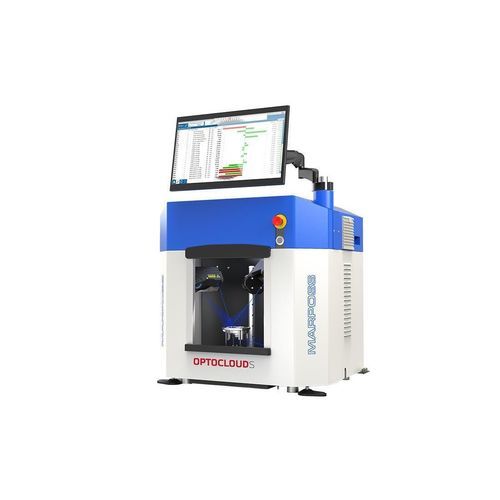

Optocloud S — настольный 3D оптический сканер, разработанный для быстрой и точной инспекции небольших плоских, цилиндрических и сложных компонентов непосредственно в условиях производства. Позволяет измерять несколько признаков за один цикл, сокращая время контроля и обеспечивая повторяемые результаты метрологического класса.

Подробное описание
Optocloud S объединяет несколько лазерных профилометров, высокоточную вращающуюся ось и оптимизированную оптическую архитектуру для выполнения полной 360° инспекции деталей без перестановки. За один цикл измерения система получает миллионы точек с разных углов зрения, восстанавливая 3D-геометрию детали менее чем за 30 секунд и позволяя одновременно оценивать десятки характеристик, в том числе для структурированных или сложных деталей.

Оптическая конфигурация настроена под семейства деталей для максимизации диапазона измерений и точности, сохраняя при этом гибкость при работе с разными моделями без дорогостоящих переналадок. Разработан для промышленного использования, Optocloud S обеспечивает долговременную стабильность и воспроизводимость, подходит для inline и offline контроля качества.

Система поддерживает ручную загрузку или полную роботизированную автоматизацию. В автоматизированных процессах результаты измерений могут передаваться напрямую в сеть заказчика для поддержки SPC, оптимизации процессов и доработок, обеспечивая замкнутый цикл контроля качества и интеграцию Industry 4.0.

Области применения

• Литые под давлением детали (корпуса, кронштейны, крышки)
• Ламинированные, штампованные или формованные компоненты (пакеты сердечников ротора/статора, согнутые детали)
• Механические компоненты (гаечки, кольца, аналогичные детали)
• Сборки (намотанные статоры, роторы для промышленных двигателей)
• Другие применения: ортопедические компоненты, авиационные детали и т.д.

Преимущества

• Значительно сокращает время инспекции в inline-процессах, разгружая более медленные тактильные приборы и координатно-измерительные машины
• Исключает потребность в нескольких специализированных шаблонах, снижая затраты на оборудование и занимаемую площадь
• Устраняет влияние оператора на измерения, обеспечивая стабильные и воспроизводимые результаты
• Обеспечивает надежную проверку сложных и деликатных признаков, трудных для тактильных систем (мягкие поверхности, намотки, hairpin, ламинированные материалы)
• Снижает зависимость от лабораторных КИМ, перенося метрологию непосредственно на производственную линию
• Минимизирует необходимость в высококвалифицированных операторах благодаря автоматизированному сбору данных и программам измерений

Характеристики / технические спецификации

• Тип системы: универсальная компактная настольная платформа
• Технология измерений: 3D оптическое сканирование с несколькими лазерами
• Количество датчиков: до 3 лазерных профилометров
• Ось детали: прецизионный поворотный стол (360° вращение)
• Типичное время цикла: 30 секунд
• Максимальный вес детали: 20 кг
• Типичные размеры детали: Диаметр: до Ø180 мм; Высота: до 50 мм*
• Тип загрузки: ручная или роботизированная
• Интеграция: сетевое подключение для автоматической передачи данных и управления процессом
• Примечание: * Различные размеры и конфигурации деталей доступны по запросу.
