Измерительный прибор толщина MPLS-DM series

для использования в медициненепрерывного действиялинейный

Обзор продукта

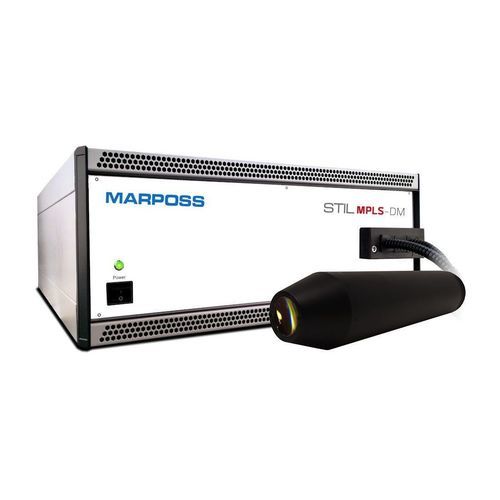

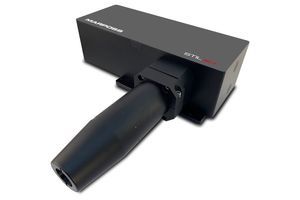

Семейство датчиков ChromaLine от STIL использует хроматическую конфокальную технологию для бесконтактных линейных измерений и высокоскоростного онлайн-контроля. Версия MPLS-DM обеспечивает 180 выровненных точек измерения по длинам линии от 1,34 до 12,85 мм и предназначена для непрерывной промышленной эксплуатации с минимальным обслуживанием.

Описание
MPLS-DM выполняет высокоточные измерения расстояния и толщины с частотами измерения от 200 Гц до 2 кГц в стандартном режиме и до 6 кГц при уменьшенном диапазоне измерений. Датчик поддерживает извлечение расстояния по пикам (первый/последний и промежуточные) и вычисление толщины по нескольким пикам. Оптическая головка выполнена исключительно из пассивных компонентов для промышленной надежности.

Преимущества

• Универсальные бесконтактные измерения для отражающих материалов (металл, стекло, пластик, лакокрасочные покрытия, жидкости)
• Промышленная оптическая головка из пассивных компонентов для длительного срока службы
• Высокая пропускная способность: до 360 000 измеренных точек/с при 2 кГц; >1 000 000 точек/с при 6 кГц в специализированных приложениях
• Режимы измерения расстояния и многопикового измерения толщины
• Высокое осевое разрешение и низкий шум для тонкого контроля поверхности и толщины
• SDK и протокольные команды для простой интеграции
• Синхронизированные измерения с входом энкодера для динамических процессов
• Gigabit Ethernet для быстрой передачи данных

Применения

• Проверка автомобильного стекла
• Производство стеклянных контейнеров и упаковки
• Промышленность электромобилей (измерения аккумуляторов)
• Измерения рулонных и пленочных материалов (прозрачные и непрозрачные пленки, гибкая электроника)
• Промышленность электроники (PCB)
• Полупроводниковая промышленность (кремниевые пластины)
• Компоненты потребительской электроники
• Медицинская инспекция компонентов
• Микромеханика и прецизионная инженерия
• Авиационно‑космическая инспекция поверхностей и узлов
• Часовая промышленность и микро‑сборка
• Интеграция с роботами для автоматической инспекции

Варианты
Датчики ChromaLine доступны в пяти стандартных вариантах MPLS-DM: NANOVIEW, MicroView, WireView, DeepView mk2 и SuperView, каждый оптимизирован по длине линии и диапазону измерений.

Технические данные (контроллер / общие)
Контроллер: MPLS-DM
Технология: Chromatic Confocal
Источник: белая LED
Количество точек: 180
Частота измерения: 200 Гц – 2000 Гц (до 6000 Гц при уменьшенном диапазоне)
Измерение расстояния: Highest / First / Second / Third / Fourth / Last Peak
Измерение толщины: 2 из 5 пиков
Цифровой выход: Gigabit Ethernet
Синхронизация: триггер вход/выход
Другие I/O: вход энкодера (1)
Длина волоконного пучка: 5 м
Рабочая температура: 5 °C – 50 °C
Температура хранения: -30 °C – 70 °C
Относительная влажность: 5% – 80% RH без конденсации
Защита: IP20
Соответствие: EN 61010-1; EN 61326-1
Питание: 100–240 Vac
Энергопотребление (макс/тип): 120 W / 70 W
Габариты (мм): 448.9 x 184 x 497
Вес: 14.5 kg

Технические данные (версии датчика - сравнительные значения)
Модели / MPLS-DM (NANOVIEW / WIREVIEW / MICROVIEW / DEEPVIEW mk2 / SUPERVIEW) — Коды заказа: OPSTM705002 (NANOVIEW), OPSTM710002 (WIREVIEW), OPSTM706002 (MICROVIEW), OPST0707002 (DEEPVIEW mk2), OPSTM711001 (SUPERVIEW).
Длина линии (mm): 1.34 / 1.51 / 1.8 / 4.2 / 12.85
Диапазон измерения @2 kHz (mm): 0.12 / 0.9 / 0.5 / 2.6 / 2
Рабочее расстояние (mm): 7.4 / 7.8 / 10.1 / 19.5 / 11.3
Числовая апертура: 0.75 / 0.75 / 0.5 / 0.37 / 0.33
Макс наклон образца (°): ±43 / ±46 / ±30 / ±20 / ±17
Шаг (µm): 7.5 / 8.5 / 10.1 / 23.5 / 71.8
Макс погрешность линейности (µm): ±0.04 / ±0.1 / ±0.08 / ±0.12 / ±0.12
Статический шум (nm): 25 / 150 / 100 / 300 / 300
Осевая разрешающая способность (µm): 0.15 / 0.9 / 0.6 / 1.8 / 1.8
Размер пятна (µm): 2.9 / 3.2 / 3.8 / 8.8 / 27.2
Однородность (nm): 30 / 200 / 125 / 400 / 400
Мин. измеряемая толщина (µm): 18 / 110 / 50 / 250 / 300
Длина / диаметр / вес (mm / mm / g): NANOVIEW 436.1 / 50 / 2350 ; WIREVIEW 482.5 / 70 / 2850 ; MICROVIEW 427.3 / 50 / 2250 ; DEEPVIEW mk2 428.3 / 60 / 2800 ; SUPERVIEW 397.8 / 60 / 2550
Диапазон измерения @4 kHz (mm): 0.055* / 0.45* / 0.235* / 1.15* / 0.9*
Диапазон измерения @6 kHz (mm): 0.030* / 0.24* / 0.12* / 0.65* / 0.5*
* Предварительное значение
