Обзор

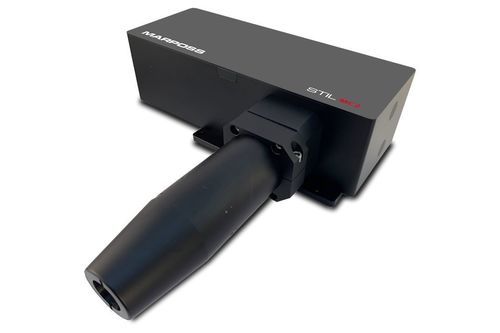

Камера ChromaLine — это хроматическо‑конфокальная линейная сканирующая система для бесконтактного измерения и инспекции поверхности. Она сочетает принципы хроматической конфокальной микроскопии с высокоскоростным 4K линейным детектором, обеспечивая чётко сфокусированные профили в расширенной глубине резкости (до нескольких миллиметров) при скорости съёмки до 199 500 линий/с. Система устраняет необходимость в сложных Z‑сканах или автофокусе для образцов с большой протяжённостью по Z.

Подробное описание
ChromaLine интегрирует щель, освещаемую полихроматическим белым светодиодным источником (внешний корпус Chromalight), хроматическую линзу, делитель луча и высокоскоростной линейный детектор (SW-4000M-PMCL). Оптическая схема обеспечивает фокусированное изображение и точное построение профиля высоты по всей расширенной глубине резкости. Типичная скорость захвата достигает 199 500 линий/с в зависимости от конфигурации.

Преимущества

• Инспекция любых материалов, отражающих белый свет (металл, стекло, пластик, лакокрасочные покрытия, жидкости).
• Промышленная надёжность: оптическая головка собрана исключительно из пассивных компонентов.
• Высокоскоростная съёмка: до 199 500 линий/с с высокоскоростной линейной камерой.
• Детекция в микрометровом масштабе и субмикронное профилирование при соответствующей конфигурации.
• Подходит для автоматизированной оптической инспекции (AOI) на OEM‑линия производства.

Применения

• Контроль автомобильного стекла
• Промышленность стеклянной тары и упаковки
• Промышленность электромобилей (контроль батарей)
• Рулонная (roll-to-roll) измерительная обработка прозрачных и непрозрачных плёнок (напр., крышки батарей EV, гибкая электроника)
• Инспекция царапин и дефектов
• Электронная промышленность (инспекция PCB)
• Полупроводниковая промышленность (инспекция кремниевых подложек)
• Промышленность потребительских компонентов (CCC)
• Медицинские изделия — контроль и инспекция
• Микромеханика
• Авиация и космос
• Часовая индустрия
• Робототехника и автоматизация

Версии
Стандартные камеры ChromaLine доступны в пяти версиях: NANOVIEW, MICROVIEW, WIREVIEW, DEEPVIEW mk2 и SUPERVIEW. Опции варьируются от высоких значений числовой апертуры (например, NA 0.7) до расширенной ширины линии до 12,85 мм. Минимальное поперечное разрешение может достигать 0,43 µm на образце в зависимости от оптики; максимальная скорость съёмки — 199 500 линий/с. Для специфических требований интеграции доступны OEM‑кастомизированные версии.

Характеристики / Технические спецификации

• Контроллер: MC2
• Технология: Chromatic Confocal
• Источник: белая LED (внешний корпус, Chromalight)
• Длина волоконной связки: 5 м
• Температура эксплуатации: 0°C - 65°C
• Температура хранения: -30°C - 70°C
• Относительная влажность: 5% - 80% RH (без конденсации)
• Степень защиты: IP20 (ChromaLight) / IP50 (корпус)
• Линейная детекторная камера: SW-4000M-PMCL
• Число пикселей (камера): 4096
• Используемое число пикселей: ≈ 3100
• Размер пикселя: 7,5 µm
• Скорость строк: до 199,5 kHz
• Интерфейс управления и данных: Camera Link (x2)
• Питание (камера): 5 - 24 Vdc
• Потребляемая мощность (камера): 5 W
• Питание Chromalight (LED‑источник): 100 - 240 Vac
• Макс/обычное потребление Chromalight: 100 W / 60 W
• Габариты (корпус камеры): 235,5 x 184,2 x 255,5 mm
• Вес (корпус камеры): 4 kg
