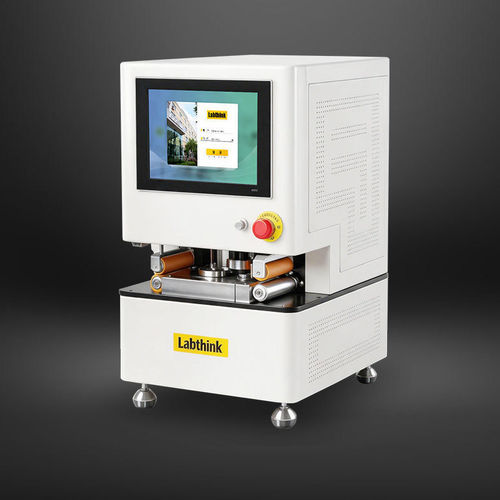

Тестер влажности C910H

давлениядля измерения температурырасхода воздуха

Обзор
C910H использует объемный метод для определения газопроницаемости и механические принципы для измерения прочности на прокол и толщины. Предназначен для лабораторных измерений воздухопроницаемости, прочности на прокол и толщины сепараторов батарей и связанных полимерных пленок.

Характеристики продукта

• Полностью автоматический высокоточный метод определения объема воздуха
  • Автоматическое измерение объема воздуха, проходящего через образец, вместо ручных методов со скользящим цилиндром.
  • Автоматическое управление давлением с точностью лучше 0,01 кПа.
  • Испытательное давление настраивается через программное обеспечение.
• Контактный метод измерения толщины
  • Сферическая измерительная головка из твердеющего сплава для высокой износостойкости.
  • Износостойкость при скольжении > 100 миллионов циклов.
  • Датчик с фотоэлектрической проходящей линейной решеткой.
• Механический метод измерения прочности на прокол
  • Точность силы лучше класса 0,5 с высокой повторяемостью.
  • Сервопривод, прецизионный шариковый винт, бесступенчатая регулировка скорости и высокоточнoe управление скоростью.
  • Пневматическое зажимание образцов обеспечивает постоянную силу зажима и экономит время.
• Интегрированная измерительная система с автоматической подачей образцов
  • Совмещенная проверка воздухопроницаемости, прочности на прокол и толщины для повышения производительности.
  • Функция сканирования для автоматической идентификации и записи образцов.
  • Двойная система позиционирования снижает отклонения при подаче образцов.
• Интеллектуальное управление и надёжная работа
  • Встроенный 12,1-дюймовый сенсорный планшет с Windows.
  • Ключевые компоненты от международных поставщиков.
  • Автоматический мониторинг температуры и влажности с записью условий испытания в реальном времени.
  • Отображение воздухопроницаемости в нескольких единицах (например, с/100 мл, мкм/(Па·с)).
  • Программное обеспечение поддерживает многоуровневое управление правами и журнал аудита (опция).

Принцип испытания
Воздухопроницаемость измеряется в условиях контролируемой температуры, влажности и атмосферного давления. Испытание фиксирует время, за которое 100 мл воздуха проходят через участок площадью 6,45 см² образца при приложенном давлении 1,21 кПа.

Эталонные стандарты
ISO 5636; TAPPI T460; GB/T 36363-2018; GB/T 458-2008; GB/T 23227; GB/T 12655

Области применения (базовые)
Воздухопроницаемость — для сепараторов батарей, воздухопроницаемых пленок и связанных полимерных материалов.
Толщина — для измерения толщины сепараторов и связанных материалов.
Прочность на прокол — для испытаний прочности на прокол сепараторов и связанных материалов.

Технические параметры (ключевые)

• Модель: C910H
• Диапазон воздухопроницаемости: с/100 мл 30–1500 ; мкм/(Па·с) 0,1–4
• Разрешение объема: 0,001 мл ; точность объема: 1%
• Давление: 0–2 кПа ; точность давления: 0,01 кПа
• Диапазон толщины: 0–2 мм ; разрешение: 0,1 μm ; повторяемость: 0,5 μm
• Диапазон прочности на прокол: 0,1–50 Н ; разрешение: 0,001 Н ; точность силы: ±0,5%
• Скорость теста: 0–500 мм/мин ; точность скорости: ±0,5%

Технические характеристики (выдержка)

• Испытательная ячейка: 1 комплект
• Размер образца: 4" × 40" (10 см × 100 см)
• Толщина образца: ≤ 80 mil (2 мм)
• Площадь измерения: 1 in² (6,4 см²)
• Измерительная головка толщины: Φ3 мм (сферическая) ; давление головки < 0,8 N
• Внутренний диаметр принадлежности для прокола: Φ50 мм ; диаметр иглы: Φ1 мм
• Источник воздуха: сухой воздух (пользователь предоставляет) ; давление: 72,5–101,5 PSI / 0,5–0,7 MPa ; соединение: PU шланг Φ6 мм
• Габариты: 76 × 45 × 55 см
• Питание: 120 VAC ±10% 60 Hz или 220 VAC ±10% 50 Hz
• Масса нетто: 85 кг

Стандартная комплектация и опции

• Стандарт: основной блок, встроенный планшет, профессиональное программное обеспечение, PU шланг Φ6 мм.
• Опции: воздушный компрессор ; CFR 21 Part 11 ; требования к системе GMP ; DataShield™ (опционально).

Примечания
Все параметры измерены в лаборатории Labthink профессиональными операторами в требуемых условиях. Labthink оставляет за собой право изменять спецификации и внешний вид без предварительного уведомления.

Характеристики / технические спецификации

• Модель: C910H
• Интегрированные испытания: объемная методика воздухопроницаемости, механическая прочность на прокол, контактное измерение толщины
• Интерфейс: 12,1" сенсорный планшет с Windows ; профессиональное ПО ; опции GMP/CFR21/DataShield™
