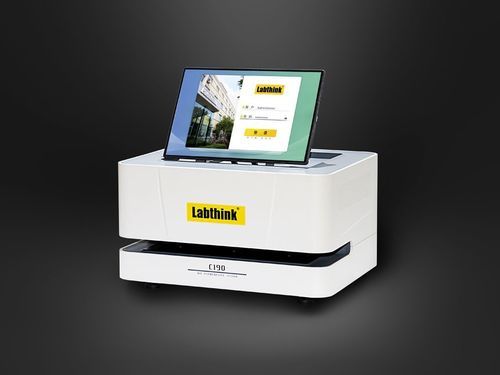

Тестер расхода воздуха C190H

газопроницаемыйпроницаемостисжатого воздуха

C190H — профессиональное измерительное оборудование для определения газопроницаемости мембран аккумуляторов, воздухопроницаемых мембран и родственных полимерных материалов, а также бумаги (например, сигаретной). Прибор использует объемный метод измерения.

Краткий обзор
C190H выполняет автоматическое измерение объема газа, проходящего через образец, с полной автоматизацией контроля давления, поддержкой нескольких единиц измерения и возможностью одновременного тестирования трех образцов.

Основные характеристики и преимущества

• Автоматическое измерение объема газа вместо ручной методики (цилиндр со скользящим поршнем).
• Высокоточная автоматическая система контроля давления с погрешностью менее 0,01 кПа.
• Значение испытательного давления задается в программном обеспечении.
• Трехъячеечная конструкция: три независимые испытательные ячейки для одновременного тестирования трех образцов; режимы независимых и совместных испытаний.
• Режим быстрого испытания: суммарное время исследования трех образцов может быть сокращено до ~1 минуты.
• Пневматическое автоматическое зажатие образца: постоянное усилие зажима, улучшенная герметизация и защита от защемления для безопасности оператора.
• 12-дюймовый планшет под управлением Windows для удобного управления.
• Встроенный промышленный компьютер Labthink для надежной работы и защиты от сбоев/вирусов.
• Основной датчик и пневматическая система от известных мировых производителей для длительного срока службы и низкой частоты отказов.
• Автоматическое определение и запись температуры и влажности испытательной среды.
• Поддержка нескольких единиц измерения (например, с/100 мл и мкм/(Па·с)).
• Программное обеспечение с возможностью многоуровневого управления полномочиями и аудиторского контроля (по дополнительному заказу).

Метод проведения испытания
При заданных условиях испытания (температура, влажность, атмосферное давление) прибор измеряет время, требуемое для прохождения 100 мл воздуха через диафрагму площадью 6,45 см2 при давлении 1,21 кПа.

Применимые стандарты

• ISO 5636
• TAPPI T460
• GB/T 36363-2018
• GB/T 458-2008
• GB/T 23227
• GB/T 12655

Области применения

• Основная область применения: определение газопроницаемости различных материалов: мембраны аккумуляторных батарей, воздухопроницаемые мемраны и родственные полимерные изделия.
• Расширенная область применения: определение газопроницаемости сигаретной и другой бумаги (по индивидуальному заказу).

Комплектация

• Стандартная комплектация: прибор, планшет, профессиональное программное обеспечение, полиуретановая трубка диаметром 6 мм.
• По дополнительному заказу: воздушный компрессор в соответствии с требованиями CFR21 Part11, программное обеспечение по стандарту GMP, система DataShieldTM (безопасная система обработки данных).

Характеристики / спецификации технические

• Модель: C190H.
• Контролируемые показатели и диапазоны: с/100 мл — 30–1500; мкм/(Па·с) — 0,1–4.
• Разрешающая способность по объему: 0,001 мл.
• Погрешность при измерении объема: 1 % (по объему).
• Диапазон давления: 0–2 кПа.
• Погрешность при измерении давления: 0,01 кПа.
• Расширенные функции (по заказу): DataShieldTM; компьютерная система в соответствии с GMP; поддержка CFR21 Part11.
• Количество испытательных ячеек: 3 комплекта (три независимые ячейки).
• Размер образца: не менее 6 × 6 см.
• Толщина образца: не более 3 мм.
• Площадь испытуемой поверхности: 6,4 см2 (в методе упомянута диафрагма 6,45 см2).
• Характеристики газа: сухой воздух (источник воздуха обеспечивает заказчик).
• Давление источника подачи воздуха: 600 кПа.
• Габариты: 23.6” H x 19.6” W x 27.5” D (в скобках приведено: 25cm × 44cm × 35cm, указано на странице).
• Источник электропитания: 120 В перем. т. ±10 %, 60 Гц либо 220 В перем. т. ±10 %, 50 Гц.
• Вес нетто: 24 kg.
