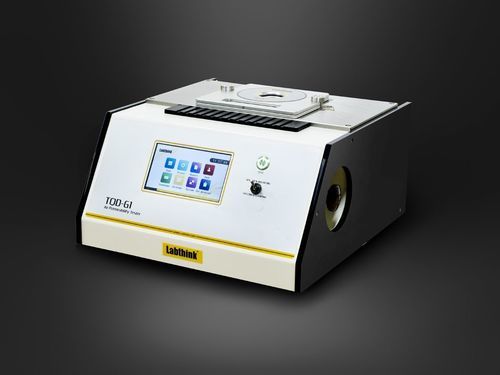

Тестер для контроля TQD-G1A

расхода воздухапроницаемостисжатого воздуха

Обзор

Прибор TQD-G1A предназначен для измерения воздухопроницаемости и сопротивления воздушному потоку материалов для интерьера автомобилей и широкого спектра пористых материалов с целью контроля качества и удовлетворения практических требований. Типичные материалы: полиуретановая пена, ПВХ, кожа, текстиль, нетканые материалы, разделительные мембраны, губка, ковры, бумага и кожа.

Характеристики изделия

• Два режима измерения: постоянная разность давлений (Метод B) и постоянный расход (Метод A).
• Высокоточные электронные датчики расхода и давления воздуха для получения достоверных результатов.
• Встроенная импортная вакуумная насосная система без обслуживания для стабилизации воздушного потока.
• Профессиональное приспособление для образцов с пневматическим зажимом для постоянной силы зажима, безопасной и быстрой работы.
• Цветной 7" промышленный сенсорный экран и настольный интерфейс для удобства эксплуатации.
• Встроенный календарь, многоязычный интерфейс и многоуровневая система управления правами.
• Опциональный игольчатый микро-принтер для печати и длительного хранения результатов.
• Опциональный интерфейс RS232 для передачи данных на ПК.

Принцип испытаний

• Метод A: Через образец пропускается постоянный вертикальный поток воздуха; измеряется возникающая разность давлений и рассчитываются сопротивление воздухо-потоку и связанные параметры.
• Метод B: На образец создается постоянная разность давлений; измеряется объем воздушного потока, проходящего через определенную площадь за заданное время, и рассчитываются воздухопроницаемость и связанные параметры.

Стандарты

• ISO 9237; ISO 4638; ISO 5636; GB/T 10655; GB/T 5453; GB/T 4689.22; GB/T 13764; ASTM D737; TAPPI T460; JIS P8117.

Области применения

• Основные применения

  • Материалы для внутренней отделки автомобилей: измерение воздухопроницаемости и сопротивления воздушному потоку для полиуретана, ПВХ, кожи, тканей и нетканых материалов.
  • Пористые эластичные полимеры: испытания воздухопроницаемости губок и аналогичных материалов.
  • Текстиль: испытания воздухопроницаемости тканей и нетканых материалов.
  • Кожа: испытания воздухопроницаемости кожаных материалов.
• Расширенные применения

  • Бумага: испытания воздухопроницаемости бумажных изделий (салфетки, туалетная бумага и т. п.).
  • Маски: измерение сопротивления дыханию и перепада давления для различных типов масок.

Технические характеристики

• Параметры испытаний (TQD-G1A): Диапазон перепада давления 0–1000 Па; разрешающая способность 0,1 Па; погрешность 0,25%; диапазон расхода 0–30 л/мин; разрешение 0,1 л/мин; погрешность 2%.
• Технические детали: Количество испытательных ячеек: 1; размер образца: 2" x 2" (5 cm × 5 cm); толщина образца: ≤40 mil (≈1 mm); площадь испытания: 20 cm² (возможна кастомизация); газ: чистый сжатый воздух (источник воздуха предоставляет пользователь); рекомендованное давление источника: 72.5 PSI / 500 kPa (примечание: вход может требовать ≥79.7 PSI / 550 kPa, рекомендуемый расход на выходе >120 L/min); размер интерфейса: полиуретановая трубка Φ8 mm; размеры: 12" H × 18" W × 20" D (30 cm × 46 cm × 52 cm); питание: 120 VAC ±10% 60 Hz или 220 VAC ±10% 50 Hz; вес нетто: 55 lbs (≈25 kg).
• Комплектация: Стандартная: прибор, один комплект креплений и полиуретановая трубка Φ8 mm. Опции: программное обеспечение для ПК, воздушный компрессор. Источник воздуха должен быть обеспечен заказчиком.
