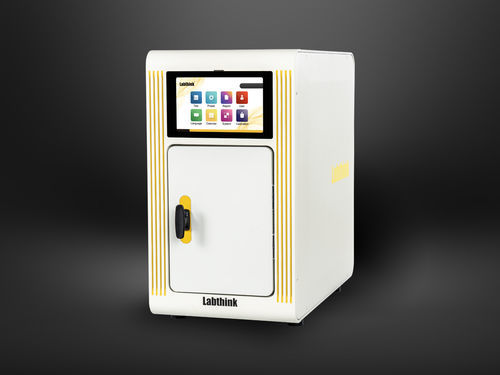

Тестер для кислорода C401H

O2водяного параOTR

Обзор
Система C401H объединяет кулонометрический датчик кислорода и инфракрасный датчик водяного пара для измерения OTR и WVTR у материалов со средней и высокой барьерностью. Разработана согласно стандартам ASTM D3985, ASTM F1249 и ISO 15106-2 и подходит для испытаний плёнок, упаковки и листовых материалов в фармацевтической, пищевой, медицинской, химической, фотоэлектрической и электронной отраслях.

Особенности продукта (кратко)

• Комбинированный прибор OTR+WVTR с переключаемыми режимами: комбинированный, только OTR, только WVTR.
• Одна установка образца позволяет последовательно выполнять комбинированные испытания без перекрестного загрязнения.
• Независимые ячейки для плёнки и упаковки в одном шкафу для согласованных условий и надёжных сравнений.

Ключевая компетенция: кулонометрический датчик кислорода

• Кулонометрический датчик на уровне ppb для низкого предела обнаружения.
• Принцип абсолютного измерения в соответствии с ASTM D3985; не требует частой калибровки.
• Продлённый срок службы по сравнению с традиционными кулонометрическими датчиками.
• Высокая эффективность поглощения кислорода в пределах указанного диапазона.

Ключевая компетенция: инфракрасный датчик влажности

• Инфракрасный датчик влажности, разработанный в соответствии с ASTM F1249.
• Безрасходная конструкция для длительного срока службы; встроены сигнализация при превышении и функции защиты.

Многомерный контроль температуры и влажности

• 360° циркуляция воздуха для стабильного температурного режима.
• Автоматическое управление потоком и температурой носителя газа во время испытания для повышения точности.
• Генерация влажности по принципам NIST для постоянной влажности.
• Высокоточныe датчики температуры и влажности для мониторинга и записи в реальном времени.
• Повторяемость системы до 0,01 cc/(m2·day).

Гибкость испытаний (плёнки и упаковка)

• Независимые испытания плёнок и упаковки в одном корпусе; многофункциональная испытательная ячейка для быстрого переключения.
• Автоматический зажим обеспечивает равномерную силу и надёжную герметичность, сокращая время и риски при эксплуатации.

Интеллектуальная система управления

• 10" сенсорный экран медицинского класса и настольная ОС для простого интерфейса.
• Полная автоматизация испытаний с автоматическим сохранением данных и интеллектуальными оповещениями.
• Встроенные функции: календарь, переключение языков, многоуровневый контроль доступа и сетевой порт для удалённого доступа и обновлений.

Совместное управление несколькими приборами

• Опционное платформенное ПО для централизованного управления несколькими приборами с одного компьютера.
• Централизованное управление данными и отображение в реальном времени кривых пропускной способности, коэффициента, температуры и влажности.
• Профессиональный режим и опции для соответствия требованиям GMP и интеграции DataShield™.

Энергоэффективность и снижение выбросов

• Технология частотного регулирования и энергоэффективные компоненты для снижения потребления энергии.
• Возможность автономной работы без ПК, что снижает затраты на организацию и эксплуатацию лаборатории.

Принцип испытания
Подготовленный образец зажимается между испытательными камерами. С одной стороны подаётся кислород или газ с заданной влажностью, с другой — высокочистый азот. Молекулы, прошедшие через образец, переносятся потоком азота к датчику; по измеренной концентрации вычисляют OTR, WVTR и сопутствующие показатели.

Нормативы
ASTM D3985, ASTM F1307, GB/T 19789, GB/T 31354, DIN 53380-3, JIS K7126-2, YBB 00082003-2015; ASTM F1249, ISO 15106-2, GB/T 26253, JIS K7129, YBB00092003-2015

Области применения (выдержка)

• Плёнки: OTR/WVTR для пластиковых плёнок, композитных плёнок, соэкструдированных, металлизированных и ламинированных материалов.
• Упаковка: испытания бутылок, пакетов, банок, коробок и барабанов из пластика, бумажных композитов, стекла и металла (фарма, напитки, продукты питания, косметика).
• Листовые материалы: PP, PVC, PVDC, металлические фольги и кремниевые пластины.
• Дополнительно: крышки, LCD‑плёнки, солнечные бэкшиты, трубы, медицинские блистеры, стерильные перевязочные материалы, корпуса батарей.

Технические характеристики (ключевые)

• Модель: C401H
• Диапазон измерения (плёнка, стандартная площадь 50 cm2): OTR 0,01–200 cc/(m2·day); WVTR 0,005–50 g/(m2·day)
• Диапазон для упаковки: OTR 0,00005–1 cc/(pkg·day); WVTR 0,00002–0,25 g/(pkg·day)
• MASK 5 cm2 (опция): OTR 0,2–2000 ; WVTR 0,2–500
• Разрешающая способность: 0,0001 (соответствующие единицы)
• Воспроизводимость: OTR 0,01 cc/(m2·day) или 1% (большее значение); WVTR 0,005 g/(m2·day) или 2%
• Температура: 15–50 °C ; колебание ±0,2 °C
• Влажность: 0%, 35%–90% ±2% RH
• Толщина образца: ≤ 3 mm ; площадь испытания 50 cm2 (10,6 × 10,6 cm)
• Транспортный газ: азот 99,999% (пользователь обеспечивает); давление ≥ 280 kPa
• Габариты: 68 × 40 × 68 cm ; масса 75 kg
• Электропитание: 120 VAC ±10% 60 Hz или 220 VAC ±10% 50 Hz
• Стандартная комплектация: основной блок, пробоотборник, вакуумное смазочное средство, трубка Φ4 mm ; опции: GP-02, ПО, DataShield™, соответствие GMP/CFR21 Part 11.
