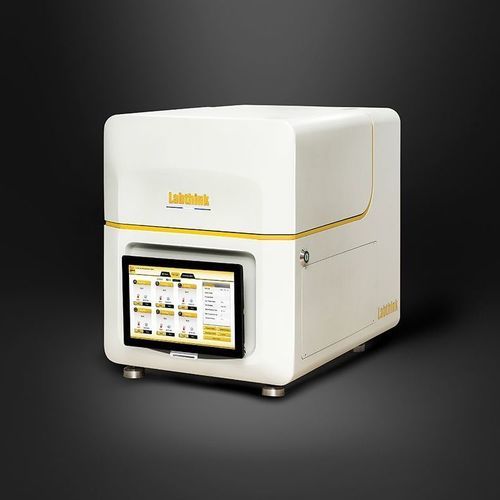

Тестер для кислорода C406H

расходавлажностидавления

Прибор C406H представляет собой комбинированную систему для измерения кислородопроницаемости (OTR) и паропроницаемости (WVTR), объединяющую кулонометрический датчик кислорода и запатентованный инфракрасный датчик влажности для высокоточных измерений на пленках, листах и аналогичных материалах.

Ключевые возможности

• Комбинированные измерения OTR/WVTR: режимы OTR+WVTR, только OTR или только WVTR с автоматическим последовательным проведением испытаний на одной пробе для исключения перекрестного загрязнения.
• Кулонометрическое определение кислорода: датчик O2 уровня ppb с абсолютным методом измерения (по ASTM D3985), повышенным ресурсом и функциями аварийной сигнализации/защиты при превышении порога.
• Инфракрасное определение влажности: запатентованный IR‑датчик влажности (по ASTM F1249) с низким пределом обнаружения, без расходных материалов и автоматической защитой.
• Точное управление и мониторинг: усовершенствованная конструкция испытательной ячейки и 360° циркуляция воздуха; автоматическое управление потоком, температурой и относительной влажностью; высокоточный датчик влажности для мониторинга в реальном времени.
• Высокая производительность: концепция многоканального тестирования для параллельных испытаний в идентичных условиях (6 независимых ячеек, стандартная площадь 50 cm²).
• Интеллектуальное управление: встроенная 12" сенсорная панель под Windows; автоматический режим тестирования (один запуск после ввода целевых условий); автоматическое откидывающееся покрытие с светозвуковой индикацией.
• Безопасность и надёжность: встроенный промышленный компьютер для безопасного хранения данных; оптические и интеллектуальные датчики с сигнализацией; комплектующие известных мировых брендов.
• Компактность: меньшая занимаемая площадь по сравнению с традиционными многокамерными приборами.
• Функциональные возможности: профессиональные режимы тестирования, отображение кривых OTR/WVTR и коэффициентов, кривые температуры и влажности; опциональная очистка газа для подачи бескислородного переносчика.

Принцип испытания

• Предварительно кондиционированный образец зажимается между испытательными камерами; с одной стороны подаётся кислород (или газ с контролируемой влажностью), с другой — высокочистый азот. Диффундировавшие через образец молекулы переносятся потоком азота к соответствующему датчику; по измеренной концентрации вычисляются значения OTR и WVTR.

Применимые стандарты

• ASTM D3985, ASTM F1307, GB/T 19789, GB/T 31354, DIN 53380‑3, JIS K7126‑2‑B, YBB 00082003‑2015
• ASTM F1249, ISO 15106‑2, GB/T 26253, JIS K7129, YBB00092003‑2015

Комплектация и опции

• Стандартная комплектация: основной блок, планшет, пробоотборник, вакуумная смазка, полиуретановая трубка Ø 6 мм.
• Опции: устройство очистки газа GP‑01, воздушный компрессор, CFR21 часть 11, требования к GMP‑ПК, DataShield™ (продаются отдельно).

Характеристики / технические спецификации

• Модель: C406H
• OTR — диапазон (стандартная площадь 50 cm²): 0,02 ~ 200 куб.см/(м²·сутки); по заказу диапазоны расширяются до 10000 куб.см/(м²·сутки) для меньших площадей
• OTR — разрешающая способность: 0,0001 куб.см/(м²·сутки)
• OTR — повторяемость: 0,02 куб.см/(м²·сутки) или 1 %, в зависимости от того, что больше
• WVTR — диапазон (стандартная площадь 50 cm²): 0,02 ~ 40 г/(м²·сутки); по заказу до 2000 г/(m²·сутки)
• WVTR — разрешающая способность: 0,0001 г/(м²·сутки)
• WVTR — повторяемость: 0,02 г/(м²·сутки) или 2 %, в зависимости от того, что больше
• Температурный диапазон: стандарт 15–50 °C (опция 5–60 °C)
• Колебания температуры: ±0,15 °C
• Диапазон влажности (в пределах стандартного температурного диапазона): 0 %, 5–90 % ±2 %, 100 % RH
• Испытательные ячейки: 6 независимых ячеек; стандартная площадь испытания: 50 cm²
• Размер образца: 11,7 cm × 11,7 cm (4,6” × 4,6”); толщина образца ≤ 120 mil (3 mm)
• Газ‑носитель: высокочистый азот 99,999 %; кислород 99,5 % (газ не входит в комплект)
• Требуемое давление источника газа: ≥ 40,6 PSI / 280 kPa
• Размер соединения: металлическая трубка 1/8"
• Электропитание: 120 VAC ±10 % 60 Hz или 220 VAC ±10 % 50 Hz
• Габариты (В×Ш×Г): 60 cm × 49 cm × 66 cm
• Масса нетто: ≈100 kg
