Тестер расхода C403H

влажностиэлектробезопасностидавления

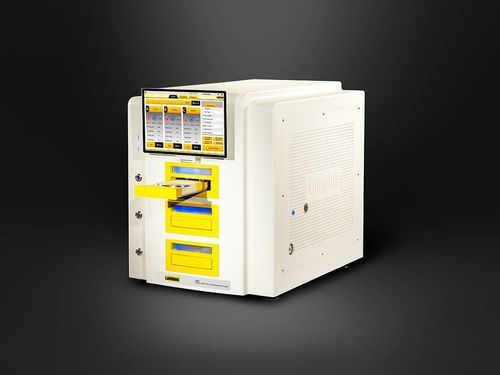

C403H — комбинированный анализатор OTR/WVTR для высокоточных измерений кислородной и паровой проницаемости пленок, листов и родственных материалов с использованием кулонометрического кислородного датчика и инфракрасного датчика влажности. Прибор разработан в соответствии с международными стандартами для испытаний барьерных материалов и применим в пищевой, фармацевтической, медицинской, потребительской, фотovoltaической и электронной отраслях.

Основные особенности

• Комбинированный режим работы OTR/WVTR с выбором режимов: совместный OTR & WVTR, только OTR или только WVTR; автоматическое выполнение тестов для каждого установленного образца.
• Кулонометрический кислородный датчик с чувствительностью до уровня ppb, спроектирован для соответствия ASTM D3985; абсолютные показания, увеличенный срок службы и автоматическая защита при превышении пределов.
• Патентованный инфракрасный датчик влажности для детектирования низких уровней WVTR, соответствующий ASTM F1249; не потребляет расходные материалы и обладает длительным сроком службы.
• 360° циркуляция воздуха с поддержанием постоянной температуры и высокоточные датчики температуры и влажности повышают стабильность и воспроизводимость измерений.
• Три независимые испытательные ячейки (параллельное определение) позволяют одновременно проводить тесты трёх образцов в одинаковых условиях; автоматическое зажимание обеспечивает постоянную герметичность.
• 12" сенсорная панель на базе Windows, автоматические режимы тестирования и выдвижные испытательные камеры с автоматическим входом/выходом для удобства эксплуатации.
• Встроенный промышленный компьютер, оптические/интеллектуальные датчики и звуковая/световая сигнализация; комплектующие известных мировых брендов для устойчивой работы.
• Расширенные функции: профессиональные режимы тестирования, отображение нескольких кривых (OTR/WVTR, коэффициент диффузии, температура, влажность) и опциональная очистка газа для подачи безкислородного носителя.

Принцип испытания
Прокондиционированный образец зажимается между верхней и нижней камерами. С одной стороны подаётся кислород или увлажнённый газ, с другой стороны — высокочистой азот. Молекулы, диффундировавшие через материал, выносятся азотом к соответствующему датчику (кулонометрическому или ИК) и на основе измеренных концентраций рассчитываются показатели проницаемости.

Применимые стандарты

• ASTM D3985, ASTM F1307, GB/T 19789, GB/T 31354, DIN 53380-3, JIS K7126-2-B, YBB 00082003-2015
• ASTM F1249, ISO 15106-2, GB/T 26253, JIS K7129, YBB00092003-2015

Области применения

• Плёночные материалы - испытания OTR и WVTR для пластиковых плёнок, бумажно-пластиковых композитов, соэкструзионных плёнок, алюминизированных плёнок, алюминиевых композитов, плёнок с армированием стекловолокном и т.д.
• Листовые материалы - испытания OTR и WVTR для листов PP, PVC, PVDC, металлической фольги, резиновых листов, кремниевых листов и других плоских материалов.

Технические характеристики

• Модель: C403H
• Диапазон OTR (стандартная площадь 50 cm2): 0,01 – 200 cc/(m2·day)
• Диапазон OTR (MASK 5 cm2, опция): 0,2 – 2000 cc/(m2·day)
• Диапазон OTR (MASK 1 cm2, опция): 1 – 10000 cc/(m2·day)
• Разрешающая способность OTR: 0,0001 cc/(m2·day)
• Воспроизводимость OTR: 0,01 cc/(m2·day) или 1%, большее значение
• Диапазон WVTR (стандартная площадь 50 cm2): 0,005 – 40 g/(m2·day)
• Диапазон WVTR (MASK 5 cm2, опция): 0,2 – 400 g/(m2·day)
• Диапазон WVTR (MASK 1 cm2, опция): 1 – 2000 g/(m2·day)
• Разрешающая способность WVTR: 0,0001 g/(m2·day)
• Воспроизводимость WVTR: 0,005 g/(m2·day) или 2%, большее значение
• Температурный диапазон: 15 – 50 °C (стандарт); 5 – 60 °C (по заказу)
• Температурная нестабильность: ±0,05 °C
• Диапазон влажности (в пределах стандартной температуры): 0 %, 5 – 90 % ±2 % RH
• Испытательные ячейки: 3 независимые
• Размер образца: 11,2 cm × 11,2 cm (4.4" × 4.4")
• Толщина образца: ≤ 120 mil (3 mm)
• Стандартная площадь испытания: 50 cm2
• Носитель газа: высокочистый азот 99,999 %; кислород 99,5 % (поставка газа не включена)
• Давление подаваемого газа: ≥ 40,6 PSI / 280 kPa (примечание: порт газоснабжения прибора может требовать ≥ 79,7 PSI / 550 kPa)
• Размер порта: 1/8 inch металлическая трубка (газовый порт Φ6 mm полиуретановая трубка)
• Электропитание: 120 VAC ±10 % 60 Hz или 220 VAC ±10 % 50 Hz
• Габариты прибора: 60 cm × 50 cm × 70 cm (23.6" H x 19.6" W x 27.5" D)
• Масса нетто: 100 kg (220 lbs)
• Дополнительные опции: GP-01 блок очистки газа; DataShield™; требования к компьютерной системе GMP; CFR21 Part11
• Стандартная комплектация: основной блок, планшет, пробоотборник, вакуумная смазка, Φ6 mm PU-трубка
• Примечание: заказчик должен обеспечить подачу газа и дистиллированной воды; см. указанные требования по давлению и подключениям.
