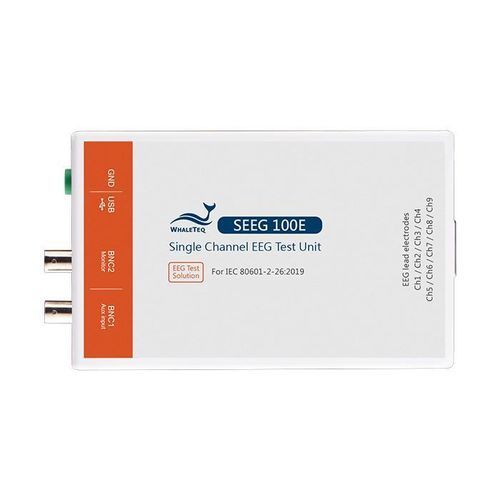

Тестер сигнала SEEG 100E

для ЭЭГавтоматическийUSB

Обзор
SEEG 100E — специализированный тестер производительности ЭЭГ для производителей медицинских устройств, испытательных лабораторий и клинических инженерных служб. Поддерживает испытания соответствия IEC 80601-2-26:2019, генерирует точные сигналы малой амплитуды до 1µV и включает стандартную схему выходного сопротивления 620kΩ/4,7nF для реалистичного моделирования источника ЭЭГ.

Функции

• Точность выхода: генерация сигналов в диапазоне µV с разрешением ЦАП 0,5µV для точного управления амплитудой.
• Автоматическое переключение 9 каналов: тестирование по отдельным каналам с выбором выходов (Ch1–Ch9; Ch10–Ch22 замкнуты).
• Воспроизведение баз данных EEG: воспроизведение клинических или пользовательских волн (PhysioNet EDF, TXT, Binary и др.) для верификации обработки сигналов и алгоритмов.
• Помогающее ПО для IEC: пошаговые процедуры для выполнения тестов производительности IEC 80601-2-26, сокращающие время настройки.
• SDK для автоматизации: набор для разработки для интеграции и автоматизации тестовых последовательностей в окружении пользователя.

Ключевые преимущества

• Воспроизводимая передача клинически записанных или пользовательских волн для проверки обработки сигналов.
• Широкие типы и диапазоны сигналов: синус, треугольник, прямоугольник, импульсы и гистерезис с точной регулировкой частоты и амплитуды.
• Встроенный выходной импедансный контур (620kΩ/4,7nF) и опции внесения шума для реалистичных условий испытаний.

Комплектация (пример из информации по заказу)

• SEEG 100E x 1
• EEG breakout box x 1
• Зажимы для проводов x 22
• USB кабель x 1
• Заземляющий провод x 1

Технические характеристики

• Общие: Точность основного выходного напряжения ±1% (≥50µVpp); разрешение ЦАП 0,5µV; частота дискретизации 5kHz ±0,1%; питание USB 5Vdc, 0,5A (режим повышенной мощности).
• Диапазоны сигналов: Синус/треугольник/прямоугольник/гистерезис 0,05–500Hz (шаг 0,01Hz); амплитуда −2000 до 2000µV (шаг 1µV); длительность импульса 2–300ms при применимости.
• Опции выхода: DC сдвиг −1000 до 1000mV (шаг 1mV); переключаемый импедансный контур 620kΩ/4,7nF; опции шума 50Hz/60Hz/80Hz/100Hz для тестирования и коррекции емкости.
• Заказ / аксессуары: Парт. № 100-EE00102 = SEEG 100E одно каналовая тестовая система с EEG breakout box и помощником ПО для IEC. Опция: Парт. № 100-OT00001 USB-изолятор рекомендуется.
