Тестер электробезопасности CMRR 3.0E

целостностисигналанапряжения

Обзор

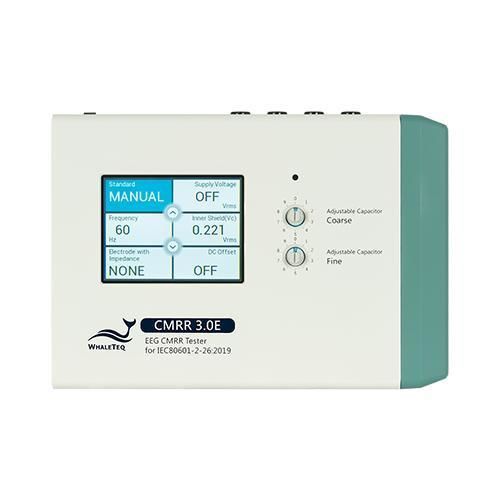

CMRR 3.0E разработан для выполнения измерений коэффициента подавления синфазного режима (CMRR) для ЭЭГ в соответствии с IEC 80601-2-26:2019 и китайским регламентом GB 9706.226. Устройство интегрирует несколько схемных решений и внутреннюю/внешнюю экранировку для снижения сложности испытаний и воздействия помех. CMRR 3.0E обеспечивает воспроизводимые данные для НИОКР, проверки соответствия и тестирования на производственной линии медицинского ЭЭГ‑оборудования.

Предпосылки
Медицинское мониторинговое оборудование работает в условиях повышенного электрического шума. Тест CMRR проверяет, способен ли контролируемый прибор (DUT) подавлять синфазные помехи, сохраняя целостность сигнала и точность диагностики. CMRR 3.0E использует двойную экранировку внутренних цепей и специальный внешний механизм для изоляции помех окружающей среды. Для более точных измерений доступна опциональная внешняя экранирующая крышка. Прибор обеспечивает высокие измеряемые значения CMRR (до 120 dB, превышая требование 89 dB) и применяет делитель напряжения 11:1 (110 MΩ : 10 MΩ) и измерительную схему для автоматического определения напряжения синфазной точки Vc после конденсатора 100 pF, решая практические трудности измерения Vc. Встроенный синусоидальный генератор обеспечивает стандартные тестовые напряжения и частоты (включая 20, 2.828, 0.5 Vrms и 2 Vrms). SDK позволяет автоматизировать тесты программно, а Standard Assistant Software (продается отдельно) помогает в настройке и выполнении тестов на соответствие.

Функции

• Встроенный калиброванный синусоидальный генератор и схема измерения напряжения для обеспечения точности тестового сигнала и контроля напряжения синфазной точки.
• Многоконтурная конструкция с MCU и электронными реле для ручного или автоматического переключения RC‑линий и вариантов напряжения.
• Двухслойная экранировка (внутренняя экранировка цепей и внешний механизм) для эффективной изоляции помех окружающей среды.
• Широкий диапазон тестируемых напряжений: поддерживает стандартные значения 0.5 / 2.828 / 20 / 2 Vrms и расширяется до 70.71 Vrms.
• Интерфейс с сенсорным экраном для выбора электрода и наложения импеданса; переменный конденсатор для тонкой настройки.
• Возможность автоматизированного тестирования через SDK для программного управления последовательностями тестов.
• Standard Assistant Software (продается отдельно) для помощи в настройке и проведении тестов на соответствие.

Основные преимущества

• Компактная конструкция схемы, позволяющая преодолеть типичные трудности тестирования; встроенный калиброванный генератор компенсирует недостаточную выходную мощность обычных генераторов сигналов.
• Калиброванная схема измерения напряжения подтверждает напряжение синфазной точки при регулировке переменной емкости.
• Высокий CMRR при неуравновешенных испытаниях до 111 dB; опциональная экранирующая крышка обеспечивает еще более высокие измерения CMRR.
• Упрощенная процедура тестирования, позволяющая выполнить требуемые стандартом пункты с минимальным вмешательством пользователя.

Заказ / Комплект поставки (пример системы)

• Артикул: CMRR 3.0E
• Тестер EEG CMRR с 11 составными клеммами для IEC 80601-2-26:2019 и GB 9706.226
• Комплектация: CMRR 3.0E x 1; Верхняя экранирующая крышка x 1; Нижняя экранирующая крышка x 1; Составная клемма x 11; USB‑кабель x 1; Заземляющий провод x 1; Адаптер питания 12V x 1 (сетевой шнур не входит)

Технические характеристики

• Выходное напряжение: 0.5 / 2.828 / 20 / 2 / (70.71) Vrms — ±1%*
• Напряжение CM‑точки: 1.414 / 10 / 1 / (35.355) Vrms — ±1% (0.25 Vrms ±2%)
• Частота: 50 / 60 / 100 / 120 Hz — ±1%
• Электрод с импедансом: смена электрода через сенсорный экран — Опции: None / RA / LA / LL / V1 / V2 / V3 / V4 / V5 / V6 / ALL
• Электрод без импеданса: смена электрода через сенсорный экран — Опции: RA / LA / LL / V1 / V2 / V3 / V4 / V5 / V6
• Импеданс дисбаланса R: 10 kΩ — 10 kΩ ±1%
• Импеданс дисбаланса C: 47 nF — 47 nF ±5%
• DC смещение: питание от заменяемой предустановленной батареи, можно добавить на RA / LA / LL / V1~V6 — 150 mV ±1%; до 40 ч при прерывистом использовании
• Конденсатор 100 pF: измеряется косвенно с использованием делителя напряжения 11:1 (110 MΩ : 10 MΩ) — 100 pF ±5%
• Окружающая среда: предназначен для нормальных лабораторных условий; стабильный подбор критических компонентов в указанном диапазоне. Примечание: делитель 110 MΩ может подвергаться влиянию при влажности выше 85% — Эксплуатация: 15 - 30°C; 10 - 75% RH
• *Примечание по измерению: рекомендуется измерение мультиметром более высокой точности.
