Насос для дозирования 700

для фармацевтической промышленностидля жидкостейс регулируемым расходом

Обзор

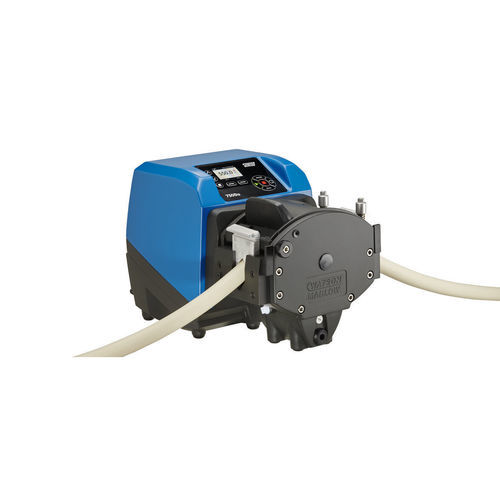

Перистальтические процессные насосы 730SN, 730UN, 730DuN и 730BpN комплектуются головками для непрерывных трубок или элементных трубок. Насосы серии 730 предлагают множественные варианты управления приводом, цветной дисплей и интуитивно понятное меню, обеспечивающее визуальную индикацию состояния и минимальное количество нажатий клавиш.

Стандартные варианты головок насоса

• 720R одиночная головка для непрерывной трубки
• 720RE одиночная головка для трубчатых элементов
• 720RX и 720REX удлинённые двойные головки

Особенности и преимущества

• Цветной дисплей и интуитивные меню для визуальной индикации состояния и удобной эксплуатации
• Расходы от 0,12 L/h (0,03 USGPH) до 3300 L/h (872 USGPH)
• Диапазон управления скоростью 3600:1 от 0,1 до 360 об/мин с шагом 0,1 об/мин
• Клавиатура с 3‑уровневой PIN‑блокировкой
• Корпусные приводы IP66 (NEMA 4X)
• Двойное напряжение 115/230 V 50/60 Hz
• Варианты управления: удалённый аналоговый/цифровой, RS485, PROFIBUS®, PROFINET®, SCADA и EtherNet/IP™

Техническое резюме
Макс. расход: 3300 L/h
Мин. расход: 0,12 L/h
Макс. расход: 872 USGPH
Мин. расход: 0,03 USGPH
Коэффициент управления скоростью: 3600:1
Рабочая температура: 5 °C до 40 °C (40 °F до 104 °F)
Типы управления: EtherNet/IP™, PROFIBUS®, PROFINET®, удалённый аналоговый/цифровой, RS485, SCADA
Стандарты: CE, cETLus, C-Tick, IRAM, NSF/ANSI 61 (для трубок Marprene и элементов LoadSure)
Класс защиты привода: IP66, NEMA 4X
Электропитание привода: 100 V–120 V / 200 V–240 V 1ph 50/60 Hz 350 VA
Совместимые внутренние диаметры трубок: 9,6; 12,7; 15,9; 19; 25,4 мм

Таблицы производительности (выдержки)
720R одиночные головки (непрерывная трубка) — примерные макс. расходы при 360 об/мин: 9,6 мм: 420 L/h (111 USGPH); 12,7 мм: 780 L/h (206 USGPH); 15,9 мм: 1100 L/h (291 USGPH); 19,0 мм: 1500 L/h (396 USGPH); 25,4 мм: 2000 L/h (528 USGPH).
720RE LoadSure элементы — примерные макс. расходы при 360 об/мин: те же значения.
720RX / 720REX удлинённые двойные головки и двойные конфигурации могут обеспечить до 3300 L/h (872 USGPH) при больших диаметрах в зависимости от напора и допустимой максимальной скорости. (Примечание: максимальная скорость уменьшается при повышении напора для обеспечения безопасной работы.)

Технические характеристики (диапазон и детали привода)

• Число роликов в головке: 4
• Число каналов в головке: 1
• Диапазоны расходов (в зависимости от головки): 0,12 L/h до 2000 L/h (720R/720RE); до 3300 L/h для удлинённых/двойных конфигураций
• Расход (USGPH): 0,03 USGPH до 528 USGPH (типично для конфигурации) или до 872 USGPH для наибольших конфигураций
• Скорость привода: 0,1 - 360 об/мин
• Коэффициент управления скоростью: 3600:1
• Рабочая температура: 5 °C до 40 °C
• Вес: привод с головкой 720R/720RE ~25 кг (55,1 lbs); с двойными/удлинёнными головками ~31,5 кг (69,4 lbs)
• Вес привода: 18,5 кг (40,8 lbs)
• Класс защиты: IP66 / NEMA 4X
• Влажность: без конденсации до 80% при 31 °C, уменьшается до 50% при 40 °C
• Шум: 85 dB(A) на 1 м
• Макс. высота над уровнем моря: 2000 м (6562 ft)
• Электропитание: 100–120 V / 200–240 V 1ph 50/60 Hz 350 VA
• Опции управления и связи: удалённый аналог (0–10 V / 4–20 mA), настраиваемые цифровые I/O, RS485, PROFIBUS® DP V0, PROFINET®, EtherNet/IP™, SCADA и настраиваемые релейные выходы
• Безопасность: 3‑уровневая PIN‑блокировка
• Совместимые внутренние диаметры трубок: 9,6; 12,7; 15,9; 19,0; 25,4 мм
• Совместимая толщина стенки трубки: 4,8 мм

Материалы конструкции

• Вал привода: нержавеющая сталь 440C
• Корпус привода: литой под давлением алюминий (LM24, LM6)
• Покрытие корпуса: предварительная обработка Alocrom и наружное полиэфирное порошковое покрытие
• Сборка направляющих роликов и роликов головки: Nylon 6 с наполнителем MoS2 (Nylatron)
• Клавиатура / HMI: полиэстер
• Фронт/задние пластины головки, корпус, дорожка, сборка ротора: алюминий (ротор может содержать нержавеющую сталь)
• Задняя заглушка привода: нержавеющая сталь 316
• Шпиндели, пружины: нержавеющая сталь
• Переключательная пластина: ABS PA-765
• Материалы трубок/элементов LoadSure: Pumpsil (платиново-вулканизированный силикон), Bioprene, STA-PURE PCS, Marprene (промышленный)

Пояснения по головкам

• 720R и 720RX головки для непрерывных трубок допускают трубки с толщиной стенки 4,8 мм для потока без стыков; доступные диаметры: 9,6, 12,7, 15,9, 19,0 и 25,4 мм.
• 720RX и 720REX удлинённые головки: идентичные характеристики, но сниженное максимальное давление (удлинённые головки обычно рассчитаны на 1 bar / 15 psi).
• 720RE и 720REX LoadSure головки для элементных трубок: доступны с санитарными PVDF трикламп соединениями или промышленными Cam-and-Groove соединениями; предлагаются в диаметрах 12,7, 15,9, 19,0 и 25,4 мм.
• Элементы доступны в Pumpsil, Bioprene, STA-PURE PCS (санитарные) и Marprene, Pumpsil (промышленные).

Варианты привода и особенности управления

• Модели приводов включают 730SN (standard), 730UN (universal), 730DuN (digital universal), 730BpN (bus/Profibus), 730EnN (EtherNet/IP), 730PnN (PROFINET), а также SCADA‑версии и цифровые варианты.
• Ручное управление через интуитивную клавиатуру и цветной дисплей; выбор отображения расхода или скорости; полная калибровка и функция MemoDose доступны на поддерживаемых приводах.
• Удалённое управление: настраиваемый старт/стоп, обнаружение утечек, входы датчика давления и цифровые выходы состояния в зависимости от модели и выбранных I/O.

Информация для заказа (сводка)
Код модели состоит из варианта привода, типа входа/защиты (N = IP66/NEMA 4X или S = SCADA тип), кода типа головки (00 = 720R, E0 = 720RE, X0 = 720R/RX, EX = 720RE/REX) и опции вилки (различные обозначения сетевых вилок).

Характеристики / технические спецификации

• Диапазон расхода: 0,12 L/h до 3300 L/h (0,03 до 872 USGPH) в зависимости от головки и конфигурации
• Скорость привода: 0,1–360 об/мин; диапазон управления 3600:1
• Рабочая температура: 5 °C до 40 °C
• Класс защиты: IP66 / NEMA 4X
• Электропитание: 100–120 V / 200–240 V 1ph 50/60 Hz, 350 VA
• Совместимые диаметры трубок: 9,6, 12,7, 15,9, 19,0, 25,4 мм; толщина стенки 4,8 мм
• Ролики на головку: 4; каналы: 1 (на головку)
• Вес: типичный привод + головка 25–31,5 кг в зависимости от головки
• Управление/связь: аналоговые I/O, RS485, PROFIBUS®, PROFINET®, EtherNet/IP™, SCADA
• Стандарты: CE, cETLus, C-Tick, IRAM, NSF/ANSI 61 (при использовании указанных труб/элементов)
