Тест-фантом для ультразвуковых исследований CT-A03

для радиографиидля томографиидля рентгеновского сканера

Обзор

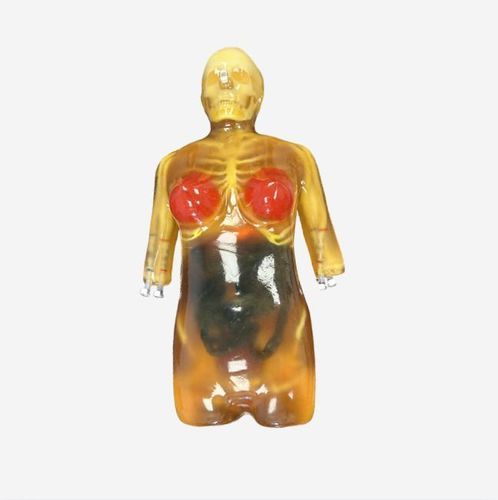

Контрастный фантом взрослой женщины — анатомически реалистичный симулятор для обучения и НИОКР, основанный на КТ-данных здоровой 35-летней женщины (рост 168 см, ИМТ ≈22). Изготовлен из материалов, имитирующих ткани, с полыми сосудистыми структурами; поддерживает рентген, КТ, МРТ (оптимально для T2-взвешенных и протонной плотности), УЗИ, ангиографию, флюороскопию, протонную терапию и интервенционные исследования. Полые сосуды допускают подачу контрастных веществ, катетеров и направляющих проводников для тренировки и разработки устройств.

Анатомия

• Череп
• Серое вещество
• Белое вещество
• Желудочки
• Сложные сосуды мозга
• Одна бифуркация
• Одна стеноз
• Два аневризма
• Полный позвоночник
• Полный грудной каркас
• Плечи и ключицы
• Таз
• Частичные бедренные кости
• Трахея (полая; допускает введение катетеров/эндоскопов; стандартный диаметр в документации)
• Реалистичное сердце с:
  • коронарными артериями
  • 4 камерами/клапанами (2 предсердия, 2 желудочка)
  • ушко
  • аортой
  • гибкой клапанной структурой
  • ВПВ и НПВ
  • пищеводом
• Легкие (статические или настраиваемые динамические надувные легкие)
• Диафрагма
• Молочные железы: материалы, имитирующие тело, жировая и железистая ткани
• Печень (с связками и желчными протоками)
• Желчный пузырь
• Желудок
• Почки
• Селезенка
• Поджелудочная железа
• Тонкий и толстый кишечник (полые, настраиваемые)
• Мочевой пузырь
• Шейка матки
• Влагалищный канал
• Яичники
• Матка

Особенности

• Полые сосудистые структуры совместимы с контрастными препаратами (сульфат бария, йодные, гадолиний-содержащие, микропузырьковые, на основе оксида железа) и интервенционными приборами (катетеры, направляющие провода).
• Динамические сердце и легкие: подключаемы к опциональным насосам для моделирования сердечно-респираторного движения при динамической визуализации и исследованиях.
• Характеристики бьющегося сердца:
  • модель циклического движения стенки
  • камеры, заполняемые водой, с минимальными воздушными карманами
  • доступ для внутривенного введения катетера
  • пульс 0–240 уд/мин
  • два выхода 0–6 л/мин (систола/диастола)
  • переменная длительность импульса 0–500 мс
  • артериальное давление до 430 мм рт. ст.
  • два 3/8" CPC клапанных соединения (вход/выход)
  • опциональное управление насосом с сенсорным экраном
• Опция дыхательных легких:
  • динамические надувные легкие до 60 циклов/мин
  • регулировка объема шагом 1 мл (~1 л общий объем воздуха)
  • опциональное управление насосом с сенсорным экраном
• Стандартный внешний вид — полупрозрачный янтарный; кожный слой доступен по запросу (настраиваемый).
• Возможны незначительные отличия внешнего вида из‑за свойств материалов и допусков при производстве.

В комплект заказа

• Adult Female Contrast Phantom
• Насос для сердца (опционально)
• Насос для легких (опционально)
• Руководство пользователя / инструкции по сборке
• 2 года гарантии и неограниченная поддержка клиентов
• Жесткий транспортный кейс

Технические характеристики (акустика, плотность, затухание, твердость, T2, зернистость)
Тип ткани | Скорость звука [m/s] | Плотность [g/cm3] | Затухание при 2.25 MHz [dB/cm] | Твердость [Shore OO] | T2 [ms] | Зернистость
Мозговая ткань | 1400 ± 10 | 0.99 | 1.0 ± 0.2 | 20 | 70 | ДА
Белое вещество | 1400 ± 10 | 1.01 | 1.3 ± 0.2 | 35 | 60 | ДА
Органы с зернистостью (печень, почки и т.д.) | 1435 ± 10 | 0.99 | 1.0 ± 0.2 | 20 | 70 | ВАРИАБЕЛЬНО
Органы без зернистости (желудок, кишечник и т.д.) | 1400 ± 10 | 0.99 | 1.0 ± 0.2 | 20 | 70 | НЕТ
Ткани тела | 1410 ± 10 | 1.00 | 1.2 ± 0.2 | 30 | 65 | НИЗКАЯ
Кортекс-материал кости | 3000 ± 30 | 2.31 | 6.4 ± 0.3 | N/A | N/A | N/A
Трабекулярный материал кости | 2800 ± 50 | 2.03 | 21 ± 2 | N/A | N/A | N/A

Тепловые характеристики имитирующего кость материала
Теплопроводность: 0.776 W/m·K
Объемная удельная теплоёмкость: 1.040 MJ/m3·K
Тепловая диффузивность: 0.746 mm2/s
Тепловое сопротивление: 1.289 m·K/W
Удельная теплоёмкость: 0.978 J/g·°C
Скорость звука: 3070 m/s

HU значения имитирующего ткани материала (средние)
Тип ткани | HU значение (среднее)
Мозговая ткань | -25
Ткань тела | -25
Трабекулярная кость | 800
Корткальная кость | 1300
Аорта | 40
Печеночная вена / полая вена | 40
Трахея | 80 (тканевая часть), -1000 (воздушная часть)
Легкие | -850
Поджелудочная железа | 110
Диафрагма | 80
Молочный жировой ткань | -25
Молочная железистая ткань | 35
Шейка матки | 50
Влагалищный канал | 50

Тип ткани | HU значение (среднее)
Селезёнка | 110
Почки | 110
Мочевой пузырь | 35
Стенка прямой кишки | 100
Стенка сигмовидной кишки | 100
Сердце | 40
Печень | 110
Желчный пузырь | 35
Желудок | -850
Толстая и тонкая кишка | 80 (тканевая часть), -1000 (воздушная часть)
Яичники | 50
Матка | 50

Примечания
• Сосудистые структуры полые и предназначены для циркуляции контрастных веществ и введения интервенционных устройств.
• Совместимость с МРТ: времена релаксации T2 реалистичны для T2-взвешенной визуализации; протонно-плотностная визуализация даёт хорошие результаты. Значения T1 короче (~100 ms), но T1-взвешенные последовательности также возможны.
• Динамические движения сердца и легких требуют опционального насосного оборудования для моделирования движения.

Характеристики / Технические спецификации

• Коммерческое название: Adult Female Contrast Phantom
• SKU: CT-A03
• Brand: True Phantom Solutions
• Поддерживаемые модальности: рентген, КТ, МРТ (лучше для T2), УЗИ, ангиография, флюороскопия, протонная терапия
• Совместимость с контрастом: сульфат бария, йодсодержащие, гадолинийсодержащие, микро-пузырьковые, на основе оксида железа
• Сосудистый доступ: полые сосуды для катетеров и направляющих проводов
• Динамическая симуляция: опциональные насосы для сердца и легких (подключаемые)
• Основные материалы мягких тканей: уретановая мягкая смола; синтетические кости: эпоксидный композит, усиленный керамикой
• Стандартный внешний вид: полупрозрачный янтарный; кожная функция доступна по запросу
• Комплектация: фантом, жесткий кейс, руководство; насосы опциональны
• Гарантия: 2 года
• Примерный размер фантома: 33 x 21 x 11 in; вес: ~83 lbs (отправляется в жестком кейсе на деревянном поддоне; вес при отправке ~140 lbs)
• Указанная цена: 34,980 (валюта указывается отдельно)
