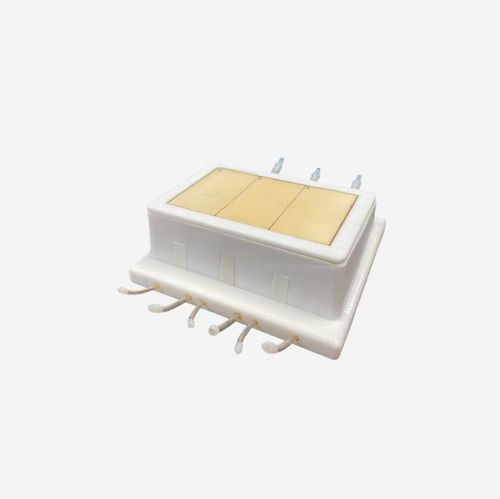

Тест-фантом для ультразвуковых исследований DP-C01

для радиографиидля томографиидля рентгеновского сканера

Краткое описание
Фантом Доплера DP-C01 — частичный черепной фантом, предназначенный для научных исследований, разработки, обучения и тестирования в медицинской визуализации для рентгена/КТ, ультразвука (US) и МРТ. Воссоздает реалистичную краниальную геометрию с внутренней пористостью и содержит внутренние сосудистые каналы, которые можно заполнять водой или имитирующими кровь жидкостями.

Применение и совместимость
Фантом совместим с распространёнными контрастными веществами и средами для визуализации, включая сульфат бария, йодсодержащие и гадолинийсодержащие препараты, микропузырьки и формулы на основе оксидов железа. Доступны варианты индивидуализации для адаптации фантома к специфическим экспериментальным или учебным протоколам.

Особенности

• Частичный черепной фантом
• Возможность заполнения краниальной полости акустически корректным материалом, имитирующим мозг
• Внутренние сосудистые каналы
• Стандартные трубки и соединители для подключения к сосудистой сети
• Компактный корпус для интеграции и обращения
• Тонкая защитная пленка на поверхности фантома
• Встроенные целевые проволоки для регистрации и выравнивания

Комплектация

• Фантом Доплера (DP-C01)
• Руководство пользователя и инструкция по сборке
• 2‑летняя гарантия и неограниченная поддержка клиентов

Размеры и вес
Фантом: 8 x 6 x 4 дюйма; вес ≈ 1 lb.
Отправка: 12 x 10 x 10 дюйма; вес отправки ≈ 6 lbs.

Материалы

• Мягкие ткани и органы: мягкая смола на основе уретана
• Синтетические кости: керамически армированный эпоксидный композит

Технические характеристики
Тип ткани | Скорость звука [m/s] | Плотность [g/cm3] | Затухание на 2.25 MHz [dB/cm]
Кортовый кость | 3000 ± 30 | 2.31 | 6.4 ± 0.3
Трабекулярная кость | 2800 ± 50 | 2.03 | 21 ± 2
Мозговое вещество | 1400 ± 10 | 0.99 | 1.0 ± 0.2
Кожная ткань | 1400 ± 10 | 1.02 | 1.7 ± 0.2

Средние значения HU материалов, имитирующих ткани
Мозговая ткань: -25
Трабекулярная кость: 800
Кортовая кость: 1300

Толщины сечений
Сечение | Внешняя корковая толщина [mm] | Трабекулярная толщина [mm] | Внутренняя корковая толщина [mm] | Общая толщина [mm]
A | 1.5 ± 0.2 | 1 ± 0.2 | 1.0 ± 0.2 | 3.5 ± 0.2
B | 1.5 ± 0.2 | 2 ± 0.2 | 1.0 ± 0.2 | 4.5 ± 0.2
C | 2.5 ± 0.2 | 3 ± 0.2 | 1.0 ± 0.2 | 6.5 ± 0.2

Примечания
Незначительные различия во внешнем виде или измеряемых значениях могут возникать из‑за свойств материалов и допусков производства. Фантом может быть модифицирован для соответствия требованиям конкретного применения.

Характеристики / Технические спецификации

• SKU: DP-C01
• Коммерческое наименование (модель): Doppler Phantom
• Марка: True Phantom Solutions
• Предназначенные модальности: X‑Ray, CT, Ultrasound (US), MRI
• Варианты заполнения: вода или жидкости, имитирующие кровь
• Совместимые контрастные среды: сульфат бария, йодосодержащие, гадолинийсодержащие, микропузырьки, на основе оксидов железа
• Размер фантома: 8 x 6 x 4 дюйма; вес ≈ 1 lb
• Размер упаковки: 12 x 10 x 10 дюйма; вес отправки ≈ 6 lbs
• Материал мягких тканей: уретан‑базированная мягкая смола
• Материал синтетической кости: керамически армированный эпоксидный композит
• Акустические примеры: скорость звука в кортикальной кости 3000 ± 30 m/s; мозговое вещество 1400 ± 10 m/s
• Примеры плотности: кортикальная кость 2.31 g/cm3; мозговое вещество 0.99 g/cm3
• Примеры затухания при 2.25 MHz: кортикальная кость 6.4 ± 0.3 dB/cm; мозговое вещество 1.0 ± 0.2 dB/cm
• Средние HU: мозговая ткань -25; трабекулярная кость 800; кортикальная кость 1300
