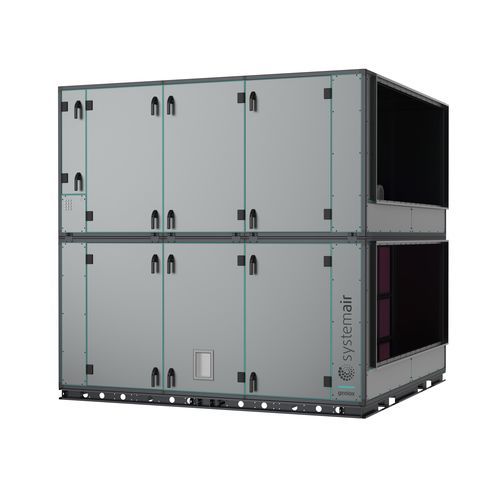

Установка для очистки воздуха для больниц Geniox

модульнаядля крышидля гигиены

Обзор
Geniox — это полностью настраиваемая модульная линейка воздухообрабатывающих агрегатов (AHU), обеспечивающая высокую гибкость, широкий спектр применения и интеллектуальное управление. Серия предназначена для установки как внутри помещений, так и на открытом воздухе и оптимизирована для энергоэффективности, долговечности и гигиенических характеристик.

Ключевые особенности

• Расходы воздуха: От 750 до 110 000 м³/ч (0,21 - 30,6 м³/с).
• Конфигурации: В линию, в стопке и side-by-side (низкий профиль).
• Варианты теплообменников: Ротационный, противоточный, поперечный и run-around.
• Интегрированный тепловой насос: Доступны интегрированные реверсивные варианты (Geniox HP DFN с натуральным хладагентом R290).
• Systemair Access: Интегрированная система управления с беспроводной связью (смартфон/планшет/NaviPad), Modbus, облачным мониторингом и концепцией plug-and-play.
• #HygienicByDesign: Варианты гигиеничного исполнения доступны для всей линейки.

Преимущества

• Свобода выбора: Модульная конструкция на основе стандартизированных секций обеспечивает множество конфигураций.
• Простая настройка: Настройка через SystemairCAD; возможна также настройка от Systemair.
• Минимальные теплопотери и долговечность конструкции: 60 мм изоляции для минимизации теплопотерь и тепловых мостов; ручки, петли и окна для осмотра, разработанные Systemair, для длительного срока службы.
• Простота управления и эксплуатации: Интегрированная система управления Systemair Access для оптимизации вентиляционной эффективности и микроклимата, снижения энергопотребления.

Компоненты и опции

• Теплообменники: Ротационный (нагревательное колесо), пластинчатый (поперечный и противоточный), run-around; эффективность ротационных до 87%, пластинчатых противоточных до 90%, поперечных до 85%, run-around до 80%.
• Змеевики: Нагревательные змеевики (вода или конденсация хладагента; стандарт — медные трубки и алюминиевые оребрения), электрическое отопление с нержавеющими элементами; охлаждающие змеевики (вода или прямой испарительный хладагент, DX).
• Тепловой насос: Интегрированный реверсивный модуль теплового насоса с инверторным scroll-компрессором и ротационным теплообменником для отопления и охлаждения.
• Вентиляторы: Широкий выбор прямоприводных plug-вентиляторов с профилированными лопатками и вращающимися диффузорами; статический КПД до 75%. Варианты двигателей: EC (IE5), PM (IE4) или AC (IE3). Вентиляторы статически и динамически уравновешены.
• Заслонки: Соответствуют классу герметичности 4C (EN 1751:2014), противоположно вращающиеся аэродинамически сформированные алюминиевые лопасти для низкого перепада давления.
• Увлажнитель: Адиабатическая опция; комплектный блок с элементами увлажнения, лотком/каркасом из нержавеющей стали AISI 304, циркуляционным насосом, регулирующими клапанами, переливом, сливным клапаном и поплавковым клапаном; может устанавливаться на подаче после нагревательного змеевика или на вытяжке перед теплообменником для косвенного адиабатического охлаждения.
• Фильтры: Панельный фильтр (Coarse 65% / эквивалент G4 EN ISO 16890), варианты карманных фильтров с большой площадью и длительным сроком службы; опциональные вирусоцидные фильтры Deltri+ с эффективностью ePM1 90% и подтверждённой вирусоцидной эффективностью.
• Шумопоглотитель: Поглощающий шумопоглотитель с перегородками, доступен для сухой и влажной очистки для снижения звуковой мощности, передаваемой в систему воздуховодов.
• Монтаж: Разработан для внутренней и наружной установки; базовая рама может поставляться в цельном виде или секциями для облегчения монтажных работ на объекте.

Конструкция, материалы и соответствие

• Базовая рама: Заводская или монтаж на объекте, варианты цельной или секционной длины.
• Корпус: Класс тепловой изоляции T2, класс тепловых мостов TB2, класс герметичности L1 (M), класс прогиба D1; гибкий выбор материалов и обработок поверхности (полиуретановая окраска или ZM310); панели и двери доступны в классе коррозии C5.
• Директивы и соответствие: Соответствует Machinery Directive 2016/42/EC, Ecodesign Directive 1253/2014, EMC Directive 2014/30/EU, Low Voltage Directive 2014/35/EU и Pressure Equipment Directive 2014/68/EU.

Дополнительные примечания
Варианты включают Geniox Side-by-Side (SBS) низкопрофильные кровельные блоки, модели Geniox с ECO теплообменниками (более высокий КПД и меньшее падение давления при той же занимаемой площади) и модели с продвинутыми технологиями размораживания для противоточных теплообменников, пригодные для экстремальных климатов.

Технические характеристики

• Диапазон расхода: 750 – 110 000 м³/ч (0,21 – 30,6 m³/с).
• Толщина изоляции: 60 мм.
• Классы корпуса: Теплоизоляция T2; Тепловые мосты TB2; Герметичность L1 (M); Прогиб D1; Класс коррозии C5 для панелей и дверей.
• Типы теплообменников: Ротационный (до 87% эффективности), Пластинчатый (противоток до 90%, поперечный до 85%), Run-around (до 80%).
• Эффективность вентилятора: Plug-вентиляторы со статическим КПД до 75%; варианты двигателей IE5 (EC), IE4 (PM), IE3 (AC).
• Система управления: Интегрированный Systemair Access с беспроводной связью, Modbus, облачным мониторингом, управлением через смартфон/планшет/NaviPad.
• Увлажнитель: Адиабатического типа; лоток и каркас из нержавеющей стали AISI 304; полный комплект аксессуаров (насос, клапаны, перелив, поплавковый клапан).
• Фильтры: Панельный фильтр Coarse 65% (экв. G4 EN ISO 16890); карманные фильтры опционально; опциональные Deltri+ вирусоцидные фильтры ePM1 90%.
• Тепловой насос: Интегрированный реверсивный модуль с инверторным scroll-компрессором (доступен для отдельных вариантов Geniox HP, включая опцию натурального хладагента R290).
• Монтаж: Внутренний и наружный; опции базовой рамы для транспортировки и сборки на объекте.
