Система анализа движения EDDO

походкиположение телаавтоматическая

Обзор
EDDO — портативная версия системы 3DMA: решение для 3D захвата и анализа движений, предназначенное для оперативных биомеханических оценок на месте. Устройство записывает высокоскоростное движение до 120 FPS с помощью заводски откалиброванной plug-and-play камерной установки и выполняет анализ в разрезе стороны тела. Поставка включает все необходимое аппаратное и программное обеспечение для быстрого проведения исследований в временных или постоянных условиях; поддерживаются велосипедная кинематика, ходьба, бег и анализ отдельных суставов.

Основные возможности

• Портативная plug-and-play система 3D захвата и анализа движений
• Высокоскоростная съёмка до 120 FPS с тремя синхронизированными высокочастотными камерами
• Синхронизированная инфракрасная подсветка (850 нм) для распознавания маркеров
• Оценка движения в реальном времени и настраиваемые правила биологической обратной связи
• Автоматическое обнаружение событий и вычисления биомеханических параметров в реальном времени
• Автоматическая генерация отчётов с использованием преднастроенных и настраиваемых шаблонов
• Интеграция и синхронизация с устройствами третьих сторон (EMG, HFR-камеры, силовые платформы, платформы давления)
• Годовая лицензия на ПО с обновлениями и технической поддержкой

Особенности EDDO (высокоуровневое)

• Протоколы: бег, велосипед, анализ походки и модули для отдельных суставов
• Интеграция: работа и синхронизация с EMG, HFR-камерами, силовыми и давленческими платформами
• Биофидбек: оценка в реальном времени и создание пользовательских правил
• Портативная конструкция: откалиброванная камера, компактный транспортный кейс и штатив для быстрого развёртывания
• Годовая модель лицензирования с обновлениями и поддержкой
• Продвинутые алгоритмы: автоматическое обнаружение событий и мгновенные расчёты
• Отчётность: автоматическая генерация настраиваемых отчётов и доступ к полным биомеханическим кривым
• Простота использования: помощь при установке и многоуровневое обучение

Протоколы и модули

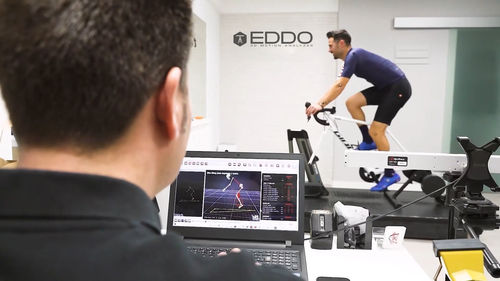

Велосипед
Быстрая динамическая оценка педального движения. EDDO интегрирует три синхронизированные высокочастотные камеры (120 Hz) с инфракрасной подсветкой в откалиброванной единице. Типичная конфигурация: штатив, маркеры и транспортный чемодан; рекомендуемое расстояние ~2 метра между камерой и объектом для немедленной записи.
Включённые протоколы для велосипедной оценки:

• Боковой анализ езды полным корпусом на роллере (левая сторона)
• Боковой анализ езды полным корпусом на роллере (правая сторона)

Походка
Съёмка нижней конечности (обе стороны и таз) с параметрами и расчётами, специфичными для походки, представлены в удобном виде. Формируются подробные отчёты; система совместима с платформами давления/силовыми платформами и поверхностной ЭМГ.
Доступные протоколы походки:

• Анализ походки нижней конечности с задней проекции
• Задняя съёмка нижних конечностей при скоростях до 10 км/ч для некоторых протоколов

Бег
Быстрая динамическая оценка походки и бега для определения осанки, каденции, опоры стопы и рекомендаций по профилактике травм. Требуется небольшая свободная площадь (ок. 2–2,5 м²) и простая процедура настройки, что делает устройство удобным для портативного использования.
Доступные протоколы бега:

• Анализ бега нижних конечностей с задней проекции
• Задняя съёмка нижних конечностей при скоростях до 10 км/ч для некоторых протоколов

Суставы
3D измерение и отчётность по отдельным суставам с быстрым доступом к биомеханическим кривым и полным отчётам. Может дополняться платформами давления/силовыми платформами или поверхностной ЭМГ.
Доступные протоколы по суставам:

• Поясничный отдел (2‑точечный анализ)
• Грудной отдел позвоночника
• Анализ сгибания‑разгибания тазобедренного сустава, левый и правый
• Анализ отведения бедра
• Анализ вращения бедра
• Плечо и локоть, левый и правый
• Анализ локтя (прекращён), левый и правый
• Анализ колена, левый и правый
• Анализ голеностопа, левый и правый
• Анализ вращения плеча, левый и правый
• Анализ запястья, левый и правый

Рабочий процесс

• Быстрая настройка камеры (предварительно откалиброванная камера)
• Полностью портативная система (штатив, чемодан и аксессуары в комплекте)
• Запись: трёхкамерная съёмка с синхронизированным инфракрасным подсветом
• Автоматическая маркировка, обработка и обнаружение событий
• Автоматическая генерация отчётов по шаблонам

Что входит в комплект
EDDO поставляется как полный набор программного и аппаратного обеспечения:

• Программное обеспечение: годовая лицензия (действительна один год) с обновлениями и поддержкой
• Камера EDDO: система mocap (макс. 120 FPS), предварительно откалибрована
• Аксессуары: кабели, маркеры, клейкие материалы, штатив, чемодан для переноски и другие предметы для настройки
• Обучение и поддержка: первоначальное руководство по записи и многоуровневое обучение (поддержка доступна на английском и испанском)

Технические характеристики

• Модель: EDDO (портативная система 3D mocap)
• Скорость захвата: до 120 FPS (три высокочастотные камеры)
• Освещение: синхронизированное инфракрасное излучение на 850 nm
• Режимы захвата: анализ по одной стороне одновременно; возможно захватывать одну сторону, обе стороны или боковую и заднюю проекции в зависимости от протокола
• Настройка: plug-and-play, предварительно откалиброванная камера; в комплекте штатив, маркеры и чемодан
• Рекомендуемая дистанция захвата: около 2 метров между камерой и субъектом
• Требуемое свободное пространство (бег): примерно 2–2,5 м²
• Ограничения протоколов: некоторые протоколы для ходьбы/бега ограничивают скорость (например ≤10 км/ч для задних съёмок)
• Интеграция: синхронная работа с EMG, HFR-камерами, силовыми платформами и платформами давления
• Лицензия: годовая программная лицензия с обновлениями и поддержкой
• Выходные данные: автоматически формируемые настраиваемые отчёты и полные биомеханические кривые
