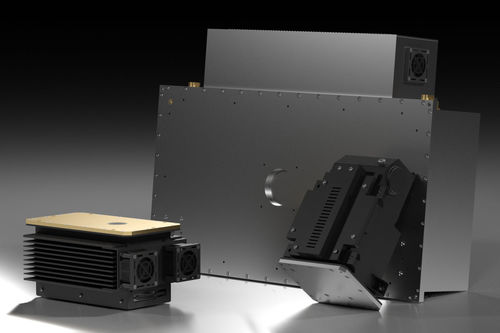

Генератор рентгеновского излучения для радиографии SB-100 series

установленный в системе

Обзор
Представляем семейство рентген-генераторов SB-100, разработанное для работы до 100 кВ и 50 Вт выходной мощности, с интегрированными конфигурациями и вариантами материала трубки для промышленных задач визуализации.

SB-100-500
Макс. напряжение: 100 кВ
Макс. ток: 0,5 мА
Макс. мощность: 50 Вт
Режим работы: непрерывный
Питание: 24VDC, 4A
Минимальное фокусное пятно: 0,075 мм
Рентгеновская трубка: стекло

SB-100-500-IW
Макс. напряжение: 100 кВ
Макс. ток: 1 мА
Макс. мощность: 50 Вт
Режим работы: непрерывный
Питание: 26VDC, 5A
Минимальное фокусное пятно: 0,075 мм
Рентгеновская трубка: стекло

SB-100-500-BW
Макс. напряжение: 100 кВ
Макс. ток: 0,5 мА
Макс. мощность: 50 Вт
Режим работы: непрерывный
Питание: 24VDC, 4A
Минимальное фокусное пятно: 0,075 мм
Рентгеновская трубка: бериллий

SB-100-500-BW-IW
Макс. напряжение: 100 кВ
Макс. ток: 1 мА
Макс. мощность: 50 Вт
Режим работы: непрерывный
Питание: 26VDC, 5A
Минимальное фокусное пятно: 0,075 мм
Рентгеновская трубка: бериллий

Сравнение семейства
Family | Max kV | Max Power | Notes
SB-50 | 50kV | 50W | Integrated
SB-60 | 60kV | 20W | Integrated
SB-80 | 80kV | 160W | Integrated
SB-100 | 100kV | 50W | Integrated
SB-120 | 120kV | 48W | Integrated
SB-160 | 160kV | 320W | Integrated
SB-200 | 200kV | 800W | Integrated
SB-250 | 250kV | 750W | Integrated
XRS-100 | 100kV | 1,3kW | Modular
XRS-120 | 120kV | 3kW | Modular
XRS-125 | 125kV | 875W | Modular
XRS-135 | 135kV | 675W | Modular
XRS-140 | 140kV | 1,05kW | Modular
XRS-160 | 160kV | 1kW | Modular
XRS-180 | 180kV | 1kW | Modular
XRS-200 | 200kV | 1kW | Modular
XRS-250 | 250kV | 1kW | Modular

Технические характеристики / спецификации

• Серия: SB-100 (семейство) — разработана для выхода до 100 кВ и 50 Вт.
• SB-100-500 — макс. 100 кВ; макс. 0,5 мА; макс. мощность 50 Вт; непрерывный режим; питание 24VDC, 4A; минимальное фокусное пятно 0,075 мм; рентгеновская трубка: стекло.
• SB-100-500-IW — макс. 100 кВ; макс. 1 мА; макс. мощность 50 Вт; непрерывный режим; питание 26VDC, 5A; минимальное фокусное пятно 0,075 мм; рентгеновская трубка: стекло.
• SB-100-500-BW — макс. 100 кВ; макс. 0,5 мА; макс. мощность 50 Вт; непрерывный режим; питание 24VDC, 4A; минимальное фокусное пятно 0,075 мм; рентгеновская трубка: бериллий.
• SB-100-500-BW-IW — макс. 100 кВ; макс. 1 мА; макс. мощность 50 Вт; непрерывный режим; питание 26VDC, 5A; минимальное фокусное пятно 0,075 мм; рентгеновская трубка: бериллий.
• Доступные конфигурации включают интегрированные варианты и опции, различающиеся по материалу трубки (стекло или бериллий) и входному напряжению/току (24VDC/4A или 26VDC/5A) для поддержки различных значений тока (mA).
