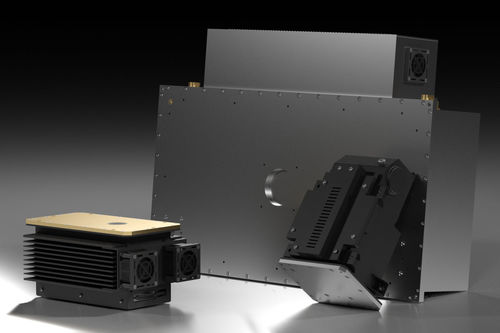

Генератор рентгеновского излучения для радиографии SB-80 series

установленный в системе

Обзор
Семейство рентгеновских генераторов SB-80 обеспечивает до 80 кВ в разных моделях, с мощностью от 16 Вт до 160 Вт и размерами фокального пятна до 0,015 мм (микрофокус). Варианты поддерживают непрерывные, импульсные или ограниченные рабочие циклы и используют рентгеновские трубки из стекла или бериллия в зависимости от модели.

Модели и ключевые характеристики

• SB-80-200: Max kV 80 kV; Max mA 0,2 mA; Max Power 16 W; Duty Cycle Continuous; Input Power 24 VDC, 2 A & ±15 VDC, 0,5 A; Min Focal Spot 0,033 mm; X-Ray Tube Glass
• SB-80-250: Max kV 80 kV; Max mA 0,25 mA; Max Power 20 W; Duty Cycle Continuous; Input Power 24 VDC, 2 A; Min Focal Spot 0,033 mm; X-Ray Tube Glass
• SB-80-250-0.015 (Microfocus): Max kV 80 kV; Max mA 0,25 mA; Max Power 20 W; Duty Cycle Continuous; Input Power 24 VDC, 2 A; Min Focal Spot 0,015 mm; X-Ray Tube Glass
• SB-80-250-IW: Max kV 80 kV; Max mA 0,5 mA; Max Power 20 W; Duty Cycle Continuous; Input Power 24 VDC, 3 A; Min Focal Spot 0,033 mm; X-Ray Tube Glass
• SB-80-500: Max kV 80 kV; Max mA 0,5 mA; Max Power 40 W; Duty Cycle Continuous; Input Power 24 VDC, 4 A; Min Focal Spot 0,033 mm; X-Ray Tube Glass
• SB-80-500-IW: Max kV 80 kV; Max mA 1 mA; Max Power 40 W; Duty Cycle Continuous; Input Power 26 VDC, 5 A; Min Focal Spot 0,033 mm; X-Ray Tube Glass
• SB-80-1K: Max kV 80 kV; Max mA 1 mA; Max Power 80 W; Duty Cycle Continuous; Input Power 26 VDC, 5 A; Min Focal Spot 0,033 mm; X-Ray Tube Glass
• SB-80-1K-LD: Max kV 80 kV; Max mA 1 mA; Max Power 80 W; Duty Cycle 50%; Input Power 26 VDC, 5 A; Min Focal Spot 0,033 mm; X-Ray Tube Glass
• SB-80-1K-P: Max kV 80 kV; Max mA 1 mA; Max Power 80 W; Duty Cycle 50% Pulsed; Input Power 26 VDC, 5 A; Min Focal Spot 0,033 mm; X-Ray Tube Glass
• SB-80-1K-BW: Max kV 80 kV; Max mA 1 mA; Max Power 80 W; Duty Cycle Continuous; Input Power 26 VDC, 5 A; Min Focal Spot 0,075 mm; X-Ray Tube Beryllium
• SB-80-2K-LD: Max kV 80 kV; Max mA 2 mA; Max Power 160 W; Duty Cycle 20%; Input Power 28 VDC, 8 A; Min Focal Spot 1 mm; X-Ray Tube Glass

Технические характеристики

• Название семейства: SB-80
• Максимальное напряжение трубки (Max kV): до 80 kV
• Диапазон максимальной мощности по семейству: 16 W до 160 W
• Диапазон максимального тока по семейству: 0,2 mA до 2 mA (зависит от модели)
• Рабочий цикл: у многих моделей непрерывный; у некоторых вариантов 50% или 20% в зависимости от конфигурации
• Входное питание: номинальные диапазоны входного DC по моделям (например: 24 VDC, 2 A; 26 VDC, 5 A; 28 VDC, 8 A)
• Минимальные размеры фокального пятна: от 0,015 mm (микрофокус) до 1 mm в зависимости от модели
• Типы рентгеновских трубок: стекло или бериллий в зависимости от модели
• Модели семейства включают: SB-80-200; SB-80-250; SB-80-250-0.015 (Microfocus); SB-80-250-IW; SB-80-500; SB-80-500-IW; SB-80-1K; SB-80-1K-LD; SB-80-1K-P; SB-80-1K-BW; SB-80-2K-LD
