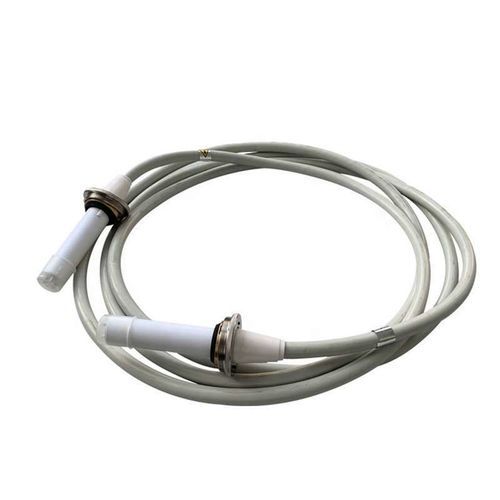

Медицинский кабель

4 провода

Краткое описание
Кабель высокого напряжения для DC‑соединения между рентгеновской трубкой и генератором. Подходит для медицинских и промышленных рентгеновских систем (мобильные/портативные, DR, CT, C‑arm, ангиография) и для низкоэнергетических высоковольтных испытательных приборов. Доступен с прямыми и угловыми разъемами.

Особенности

• Применим в DC‑режиме высоковольтных рентгеновских установок (медицина и промышленный NDT, DR, CT).
• Варианты: 75 kV для напряжений трубки < 150 kV; 90 kV для напряжений до 150 kV и подвижных применений.
• Соединяет рентгеновскую трубку с высоковольтным генератором.
• Типы подключения: прямой или угловой.
• Длина кабеля может быть изготовлена по запросу; аксессуары доступны отдельно.
• Минимальный радиус изгиба в эксплуатации не менее 66 мм.

Технические характеристики
См. схему раздела HV для таблицы. Температура эксплуатации: -40 °C до 70 °C.
Стандартная длина: 3 м (возможны индивидуальные длины).

Электрические данные
Номинальное напряжение: 75 kV DC
Сопротивление экрана: 0,010 Ом/м
Покрытие оплетки экрана: >95%
Емкость кабеля: < 120 pF/м

Испытательные напряжения
Испытание высоковольтной изоляции: 90 kV DC
Испытание низковольтной изоляции: 500 Vac

Механические данные: Кабель
Внешний диаметр: 16,5 мм ± 0,5 мм
Радиус изгиба: > 150 мм (механический минимум)
Низковольтный проводник: 2 × 1,5 мм²
Общий проводник: 2 × 0,75 мм²
Сопротивление проводника: 0,013 Ом/м
Цвет оболочки: светло‑серый (PVC, толщина 1,5 ± 0,3 мм)

Механические данные: Вилка/Разъем
Тип контакта: многоконтактный 8 точек
Макс. температура: 110 °C
Фланцы: разборные
Длина короткой втулки: 34 мм
Малый диаметр штекера: 40 мм
Безпайочная связь (узел заземления EMC)

Сводка спецификаций кабеля

• Типы: 75/90 kV, прямой или угловой разъем
• Примеры: 75 kV CA1–CA11; 75/90 kV Straight‑CA11
• Номинальное сечение проводника: ≈ 1,8 мм² (луженая медь)
• Цвет HV‑изоляции: белый (эластомер)
• Оболочка: серый PVC, толщина 1,5 ± 0,3 мм; типичные диаметры 18,5 ± 0,5 мм или 14,5 ± 0,5 мм в зависимости от типа

Применение / Сценарии использования
Поверхность оболочки должна быть гладкой и диаметрально равномерной, без соединений, пузырей или выпуклостей. Плотность оплетки не менее 90%. Минимальная толщина изоляции и оболочки должна составлять не менее 85% от номинальной. Изоляция между жилой и изолированной жилой и между жилой и землей должна выдерживать 1,5 kV AC в течение 10 минут без пробоя. Изоляция между жилой и экраном должна выдерживать 90 kV DC в течение 15 минут без пробоя. Корпус разъема должен выдерживать повторяющиеся падения (≥ 1000 падений) без повреждений. DC‑сопротивление жилы и заземляющего кабеля не более 11,4 ± 5% Ω/м. Сопротивление изоляции жилы ≥ 1000 MΩ·км. Кабель и детали соответствуют требованиям RoHS 3.0 и REACH.

Упаковка и доставка
Упаковка: водонепроницаемая картонная коробка. Размер упаковки: 51 см × 50 см × 14 см. Брутто: 12 кг; нетто: 10 кг. Изображения на странице товара.

Сроки поставки

• 1–10 шт.: ок. 3 дня
• 11–20 шт.: ок. 7 дней
• 21–200 шт.: ок. 15 дней
• >200 шт.: по согласованию

Технические характеристики / спецификации

• Номинальное напряжение: 75 kV DC
• HV‑изоляция (испытание): 90 kV DC
• LV‑изоляция (испытание): 500 Vac
• Сопротивление экрана: 0,010 Ом/м
• Покрытие оплетки: >95%
• Емкость кабеля: < 120 pF/м
• Внешний диаметр: 16,5 мм ± 0,5 мм
• Радиус изгиба: > 150 мм
• LV‑проводник: 2 × 1,5 мм²; общий проводник: 2 × 0,75 мм²
• Сопротивление проводника: 0,013 Ом/м
• Оболочка: светло‑серый PVC, толщина 1,5 ± 0,3 мм
• Разъем: 8‑точечный контакт, разборные фланцы, Tmax 110 °C
• Стандартная длина: 3 м (возможны индивидуальные длины)
