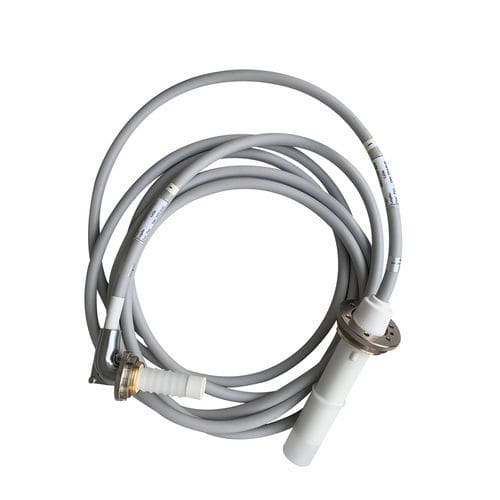

Медицинский кабель

с розеткой4 провода

Краткое описание Высоковольтный кабель соединяет высоковольтный генератор и головку рентгеновской трубки в больших и средних рентгеновских аппаратах. Его функция заключается в подаче высокого напряжения, вырабатываемого генератором высокого напряжения, на два полюса рентгеновской трубки, а также в подаче напряжения нагрева нити накаливания на нить накаливания рентгеновской трубки. Классификация Структура высоковольтных кабелей: по расположению центральных линий бывают двух типов: коаксиальные (концентрические) и некоаксиальные (неконцентрические). Предупреждения по использованию

• Не допускайте чрезмерного изгиба. Радиус изгиба не должен быть меньше 5-8 раз диаметра кабеля, чтобы избежать трещин и снижения прочности изоляции.
• Всегда держите кабель сухим и чистым, чтобы избежать эрозии под воздействием масла, влаги и вредных газов, чтобы предотвратить старение резины.
• Кабельные аксессуары можно заказать отдельно.
• При использовании высоковольтного кабеля радиус изгиба не должен быть меньше 66 мм.

Технические характеристики / Основные данные Электрические характеристики: Номинальное напряжение: 75 кВ постоянного тока Сопротивление экрана: 0.010 Ом/м Покрытие экранирующей оплетки: >95% Емкость кабеля: < 120 пФ/м Испытательные напряжения: Высоковольтная изоляция: 90 кВ постоянного тока Низковольтная изоляция: 500 В переменного тока Механические данные: Кабель: Внешний диаметр: 16,5 мм ±0,5 мм Радиус изгиба: > 150 мм Низковольтный проводник: 2 x 1,5 мм² Общий проводник: 2 x 0,75 мм² Сопротивление проводника: 0.013 Ом/м Цвет оболочки кабеля: Светло-серый Механические характеристики: Вилка: Многоконтактный штырь: 8-точечный контакт Макс. Температура: 110 °C Фланцы: Съемные Очень короткая втулка: 34 мм Малый диаметр штекера: 40 мм Беспаечное соединение: (заземление ЭМС) Технические характеристики кабеля (краткое описание) Технические характеристики кабеля: 75/90KV Прямой/локоть - 75KV CA1-CA11 - 75/90KV Прямой-CA11 Номинальное сечение проводника: 1.8 мм² (типовой) - Материал: Луженая медь - Скрутка: Левая Изоляция высокого давления: цвет белый - Материал: Эластомер Материал оболочки: ПВХ - Толщина оболочки: 1,5 ± 0,3 мм - Примеры диаметров оболочки: 18.5 ± 0,5 мм, 14,5 ± 0,5 мм (варианты) Применение/Сценарий использования Внешний вид оболочки кабеля должен быть гладким и равномерным по диаметру, без стыков, пузырей и неровностей. Плотность плетения экрана - не менее 90 %. Минимальная толщина изоляции и оболочки кабеля должна составлять не менее 85% от номинальной толщины. Изоляция между жилой и изолированным проводом и между жилой и заземляющим кабелем должна выдерживать переменное напряжение 1,5 кВ в течение 10 минут без пробоя. Изоляция между жилой и экраном должна выдерживать постоянное напряжение 90 кВ в течение 15 минут без пробоя. Корпус вилки должен выдерживать не менее 1000 испытаний на падение напряжения без повреждения. Сопротивление постоянному току жилы и кабеля заземления: не более 11,4 + 5% Ом/м. Сопротивление изоляции жилы кабеля: не менее 1000 MΩ-Km. Кабель и каждая его часть должны соответствовать требованиям RoHS и REACH. Упаковка и доставка Упаковка для высоковольтного кабеля: Водонепроницаемая картонная коробка Размер упаковки: 51 см × 50 см × 14 см Вес брутто: 12 кг - Вес нетто: 10 кг Время выполнения заказа (ориентировочно): Количество 1-10 → 3 дня - 11-20 → 7 дней - 21-200 → 15 дней - >200 → Обсуждается Caractéristiques / spécifications techniques

• Бренд: Newheek
• Модель / коммерческое обозначение: Медицинский локтевой высоковольтный кабель
• Доступные спецификации: 75KV, 90KV
• Номинальное напряжение: 75 kV DC
• Испытание высоковольтной изоляции: 90 kV DC
• Изоляция низкого напряжения: 500 В переменного тока
• Сопротивление экрана: 0.010 Ом/м
• Покрытие экранирующей оплетки: >95%
• Емкость кабеля: < 120 пФ/м
• Внешний диаметр (типовой): 16.5 мм ±0,5
• Радиус изгиба (рекомендуемый): >150 мм (в примечании о минимальном использовании также указано ≥66 мм)
• Низковольтный проводник: 2 x 1,5 мм²
• Общий проводник: 2 x 0,75 мм²
• Материал проводника: Луженая медь
• Сопротивление проводника: 0.013 Ом/м
• Цвет оболочки кабеля: Светло-серый
• Материал оболочки: ПВХ - Толщина оболочки: 1,5 ± 0,3 мм
• Многочисленные контакты: 8 точечных контактов
• Макс. Рабочая температура: 110 °C
• Фланцы: Разборные
• Чрезвычайно короткая гильза: 34 мм - Малый диаметр вилки: 40 мм
• Беспаечное соединение: ЭМС заземление
• Соответствие требованиям: Требования RoHS и REACH
