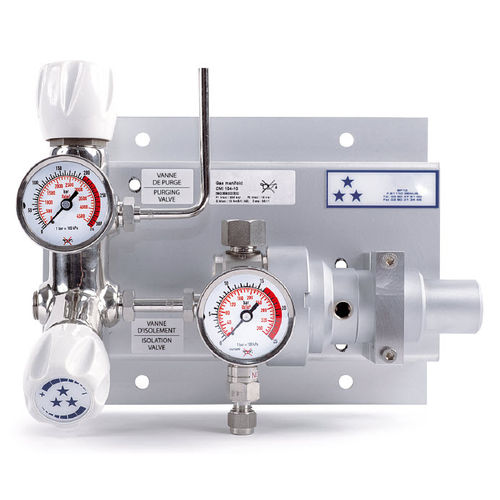

CM104 - это плата питания для использования в сочетании с платой переключения для регулирования аварийного источника во время обслуживания основного источника. Это позволяет избежать установки удлинителя и уменьшить количество мест утечки. Он особенно подходит для чистых и коррозионных газов для приложений высокой чистоты.
Ключевые преимущества
Возможность подключения 2 газовых баллонов и газа для продувки
Готов к установке для повышения производительности: все компоненты предварительно смонтированы на монтажной панели
Может быть оснащен трубкой для сбора на перепускном клапане и выходе продувки, а также запорным клапаном на выходе
CM104 может быть подключен к блоку сигнализации с помощью контактных манометров
Только в исполнении из нержавеющей стали
Технические характеристики
Порты с внутренней резьбой G 3/8 (вход/выход) или 1/4 NPT (вход/выход)
Уплотнение седла PCTFE
Уплотнительное кольцо (перепускной клапан) EPDM - стандарт FPM
Мембрана AISI 304 Hastelloy® (50 бар)
Вес ± 4,5 кг
Скорость утечки 10-8 мбар ℓ/с He
Диапазон температур от -20 до +60 °c
Манометры высокого и низкого давления (M10 x 1 или 1/8 NPT)
Давление на входе 200 бар (2900 psig) NH3 : 8 бар (116 psig)
Давление на выходе 10/25/50 бар 145/363/725 psig NH3 : 3 бар (43,5 psig)
Номинальный расход 10/10/50 Нм3 /ч (N2 ) NH3 : 5 Нм3 /ч (NH3 )
Использование кислорода Нет
---
