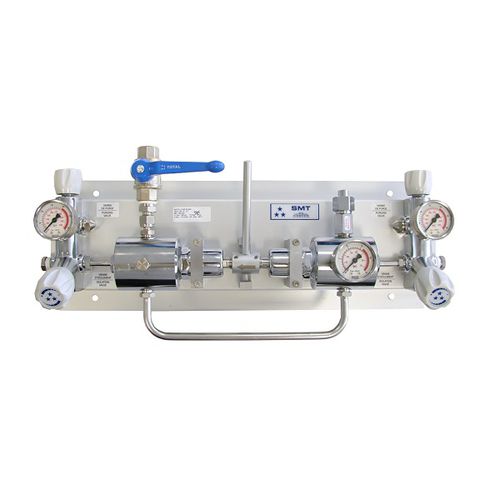

Манифольд для медицинских газов CEN

для лабораториидля непрерывной подачи

Переключающий щит CEN подходит для подачи большого потока некоррозионных промышленных газов, когда требуется высокий расход, например, при плазменной TIG и MIG резке и сварке. Ключевые преимущества Возможность подключения до 6 баллонов без использования продувочной линии Выдающееся постоянство давления благодаря технологии сбалансированных клапанов. Готовность к установке для повышения производительности: все компоненты предварительно смонтированы на монтажной панели Уменьшенное усилие на седле увеличивает срок службы регулятора и снижает стоимость владения Нержавеющий фильтр на нижнем входе повышает безопасность оператора при замене баллона Может быть оснащен выходным запорным клапаном на 1/4 оборота, трубкой для сбора, блоком сигнализации Версии для ацетилена (AD) и пропана (PR4) по запросу Специальная версия для пищевых продуктов с полной совместимостью материалов в соответствии с EC1935/2004 Технические характеристики Внутренние порты G 3/8 (вход) - G 1/2 (выход) или 3/8 NPT (вход) - G 1/2 (выход) Уплотнение седла PCTFE Уплотнительное кольцо EPDM - стандартное FPM Мембрана AISI 304 или Hastelloy® Вес ± 13,8 кг Температурный диапазон от -20 до +60 °c Манометры высокого и низкого давления (M10 x 1 или G 1/4) Давление на входе 200 бар / 300 бар AD & PR4: 25 бар Давление на выходе 10/16/30/50 бар AD: 1 бар PR4: 4 бар Использование кислорода OK при давлении на входе 200 и 300 бар Номинальный расход в исполнении 200 бар 70/110/150/180 Нм3 /ч (N2) Номинальный расход в исполнении 300 бар 50/70/100/130 Нм3 /ч (N2) Скорость утечки - с/выпускным клапаном: 1,10-4 мбар ℓ/с He без выпускного клапана: 1,10-8 мбар ℓ/с He Номинальный расход ad и pr4 AD: 6,5 Нм3 /ч PR4: 10 Нм3 /ч
