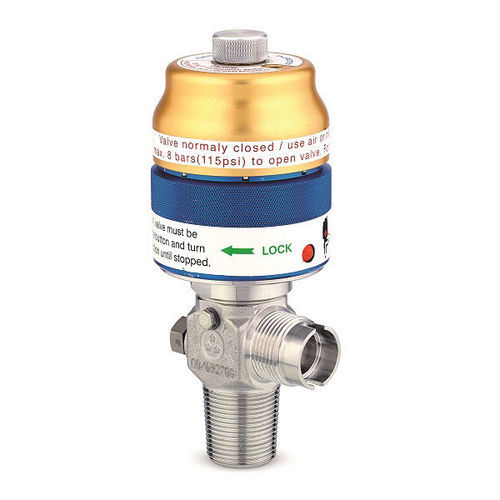

Клапан для баллонов с кислородом D389S

из нержавеющей сталисерыйвысокое давление

Описание продукта
Баллонный клапан UHP D389S разработан для поддержания максимальной чистоты газа. Конструкция с привязанной диафрагмой и технология герметичной диафрагмы предотвращают образование частиц в газообращаемых частях. Клапан оснащен олеопневматическим приводом для увеличения силы закрытия седла при минимальном объёме, контактирующем с газом, и предназначен для чистых и ультрачистых газов.

Ключевые преимущества

• Конструкция с привязанной диафрагмой и минимальным объёмом, контактирующим с газом
• Комбинированное мягкое и металлическое седло с низкой скоростью проникновения
• Запатентованный механизм работы
• Резьбовое отверстие для отвода (weep hole) для подключения pipe-away
• Гидравлический усилитель обеспечивает сильную силу закрытия
• Возможность подключения детектора утечек

Чертежи размеров / визуализация
Чертежи размеров и изделие доступны для справки (иллюстративный чертеж на странице товара).

Технические характеристики

• Тип газа: чистые и ультрачистые
• Соединения: согласно (меж)национальным стандартам или техническим требованиям заказчика
• Рабочее давление: 200 бар
• Пропускная способность: CV = 055
• Температурный диапазон: -40 до +65 °C
• Материалы корпуса: нержавеющая сталь 1.4435 (AISI 316L) / Hastelloy® 2.4602 (UNS N06022)
• Размер отверстия седла: 6 мм
• Уровень утечки: 1.10⁻8 mbar·l/s (как указано)
• Маркировка: π0029 (в соответствии с TPED), номер детали клапана, дата изготовления, соединения, материал седла, 3 звезды
• Опции: механические и электронные индикаторы положения доступны по запросу
