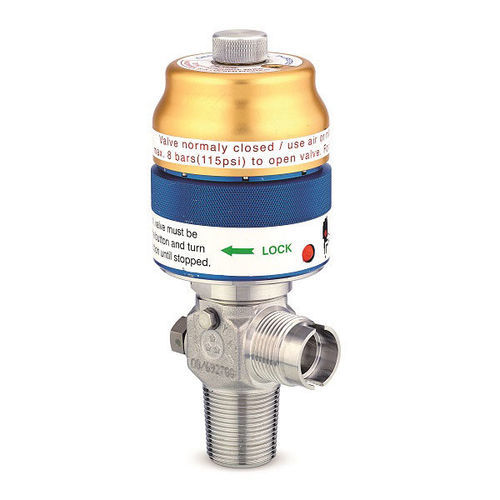

Клапан для баллонов с кислородом D356

из нержавеющей сталисерыйвысокое давление

Описание
Баллонный клапан UHP D356 с олеопневматическим приводом разработан для газа ультра‑высокой чистоты, в частности сильно окисляющих и реактивных газов. Конструкция со связанной диафрагмой минимизирует объем, контактирующий с газом, а метал‑по‑металлу уплотнение снижает риск загрязнения. Олеопневматический привод в сочетании с гидравлическим усилителем повышает силу закрытия седла для надежного перекрытия.

Ключевые преимущества

• Конструкция со связанной диафрагмой и минимальным газо‑мокрым объемом
• Уплотнение метал‑по‑металлу
• Запатентованный механизм эксплуатации
• Резьбовой дренажный отверстие для подключения pipe‑away
• Высокая сила закрытия за счёт гидравлического усилителя

Технические характеристики
Тип газа: UHP сильно окисляющие/реактивные газы
Соединения: В соответствии с (меж)национальными стандартами или по спецификациям заказчика
Рабочее давление: 150 bar
Пропускная способность: CV = 0.28
Температурный диапазон: -40 до +65 °C
Материалы корпуса: нержавеющая сталь 1.4435 (AISI 316L) или Hastelloy® 2.4602 (UNS N06022)
Уровень утечки: 1×10⁻⁸ mbar·L/s
Диаметр седла: 3.5 mm
Маркировка: маркировка TPED, номер клапана, дата изготовления, соединения, 3 звезды

Технические данные

• Тип газа — UHP сильно окисляющие/реактивные газы
• Соединения — В соответствии с (меж)национальными стандартами или по спецификациям заказчика
• Рабочее давление — 150 bar
• Пропускная способность — CV = 0.28
• Температурный диапазон — -40 до +65 °C
• Материалы корпуса — нержавеющая сталь 1.4435 (AISI 316L) или Hastelloy® 2.4602 (UNS N06022)
• Уровень утечки — 1×10⁻⁸ mbar·L/s
• Диаметр седла — 3.5 mm
• Маркировка — маркировка TPED, номер клапана, дата изготовления, соединения, 3 звезды
