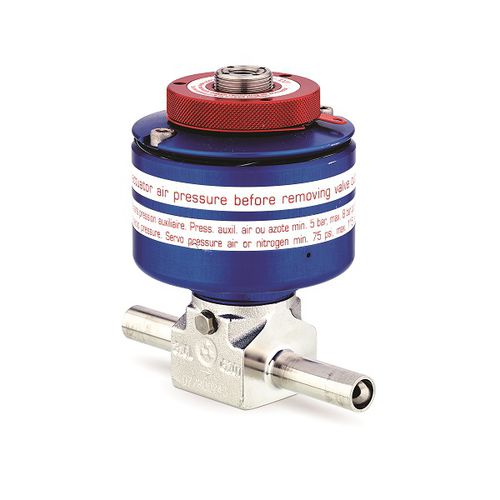

Комбинированная конструкция мягкого и металлического седла с низким коэффициентом проницаемости.
Сварные мембраны обеспечивают высокую герметичность
Конструкция связанной мембраны минимизирует смачиваемый газом объем, что позволяет легко проводить продувку.
Отсутствие движущихся компонентов в зоне смачивания газом для предотвращения образования частиц.
Вторичное уплотнение для предотвращения контакта газа с приводом в случае разрушения мембраны.
Резьбовое отверстие для проверки герметичности и отвода труб (резьба M4), позволяет подключить датчик утечки.
Фиксация клапана на передней и задней панели
Технические характеристики
Соединения В соответствии с (меж)национальными стандартами, спецификациями заказчика
Рабочее давление 200 бар
Номинальный расход CV = 0,25
Температурный диапазон -40 до +65°C
Скорость утечки 1.10-8 м бар Л/с
Размер седлового отверстия - 4 Мм
Маркировка π0029 (согласно TPED), 3 звезды, номер клапана, дата изготовления, номинальное давление и направление потока
---
