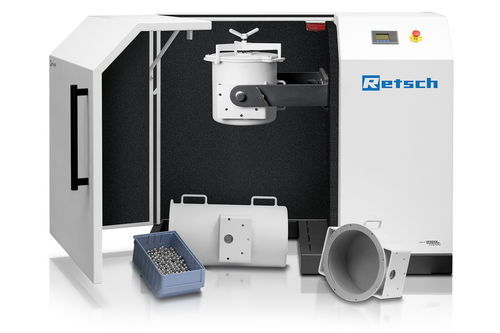

Дробилка с вращающимся барабаном TM 300

для пробдля мокрого помолаиз нержавеющей стали

Обзор
Барабанная мельница TM 300 используется для подготовки гранул и порошков в сухих или влажных условиях и может быть настроена как шаровая или стержневая мельница с помощью сменных модулей. В зависимости от материала образца и конфигурации достижима конечная тонкость менее 20 µm. Мельница оснащена редукторным мотором на стальном каркасе, разделительными решетками и съемным приемником для образца. Хомут и механизм запирания с быстросъемом обеспечивают простой доступ и быструю снятие крышки барабана. Максимальный объем образца: 9 л, подходит для масштабирования процессов.

Основные преимущества

• Обработка объёмов до 9 л
• Подходит для сухого и влажного помола
• Стандартные размеры барабанов: 5 л–43,4 л
• Переменная скорость и воспроизводимые результаты
• Подходит для длительных помолов
• Доступны модули для шаровой и стержневой мельницы
• Идеальна для масштабирования в механохимии
• Крышки с одним винтом для надежного уплотнения

Безопасная и удобная эксплуатация
Механизм наклона обеспечивает простую выгрузку, съемный приемник облегчает извлечение пробы, звукоизоляционный кожух снижает уровень шума. Имеется аварийный стоп. Переработанные барабаны и крышки позволяют фиксировать крышку одним винтом для надежного уплотнения при мокром помоле.

Настройка параметров
Параметры процесса настраиваются через большой дисплей. Основные параметры:

• Скорость: 1–80 об/мин
• Время помола до 99:59:59 ч:мин:с
• Управление направлением вращения (для снижения слеживания)
• Программируемые интервалы и паузы для термочувствительных образцов
• Функция отложенного старта

Аксессуары и опции
Стандартные барабаны от 5 до 43,4 л. Опционная разделительная решетка для шаров 10, 20 или 30 мм. Имеется соединение для аспирации пыли. Барабаны поставляются с прокладкой для безпотерьного помола и улучшенного уплотнения при влажном помоле.

Уровень заполнения барабана и размер подачи
Рекомендуемый размер подачи примерно 5 мм; допустимый максимум 15 мм. Для легко разрушаемых образцов или для разгруппирования возможны подачи 20–30 мм. Для легкообрабатываемых образцов уровень заполнения может быть увеличен до 9 л. Использование барабанов из нержавеющей стали 1.4404 (21,7 / 10 / 5 л) со стальными шариками 1.4404 позволяет влажный помол и может превышать рекомендованные объемы для сухого помола. Применение большого количества мелких шариков увеличивает трение при влажном помоле.

Таблица конфигурации барабанов
Барабан | Масса шаров | Размер шаров (мм) | Количество стержней | Оптимальный объем образца (л)
5 л | 10 кг | <5 / 10 / 20 / 30 | - | 1–1,5 л
10 л | до 20 кг | <5 / 10 / 20 / 30 | - | 2–2,5 л
21,4 л | 40 кг | <5 / 10 / 20 / 30 | - | 4–5 л
43,4 л | - | - | 8 стержней | 9 л

Пять положений барабана для удобной обработки
Барабан может фиксироваться в пяти положениях винтом (зарядка, смешивание, помол, выгрузка, полная выгрузка) для облегчения заполнения, улучшения смешивания и удобной выгрузки.

Механохимия и синтез кристаллических комплекса (пример)
TM 300 обеспечивает механохимические процессы в килограммовых масштабах. Пример: механохимический синтез ко-кристаллов rac‑ибупрофен:никотинамид — 3,2 кг ко-кристаллов за 90 минут с 99% выходом при LAG и минимальном растворителе. Испытания показывают минимальное металлическое истирание по сравнению с другими типами мельниц; данные по истиранию приведены в технической документации.

Тестирование Bond Index и модули
Можно проводить тесты Bond Index (BWI и RWI). Доступны модули шаровой и стержневой мельницы; для моделирования замкнутого помольного цикла требуется не менее 15–20 кг материала.

• Модуль шаровой мельницы: диапазон BWI до 100 µm; предварительное дробление <3,35 мм для руд/буровых кернов. Пример оптимального числа шаров: 285 для достижения целевой массы ~20,125 кг (с учётом износа).
• Модуль стержневой мельницы: RWI для диапазона частиц 25 мм до 2,1 мм; предварительное дробление <12,50 мм для руд/кернов.

Типичные материалы образцов
RETSCH барабанные мельницы гомогенизируют широкий спектр материалов, включая активированный уголь, сплавы, бентонит, кости, углеродные волокна, катализаторы, целлюлозу, клинкер, керамику, химикаты, глинистые минералы, уголь, кокс, компост, бетон, электронный лом, волокна, гипс, стекло, волосы, гидроксиапатит, каолин, известняк, оксиды металлов, минералы, руды, краски и лаки, бумагу, фармацевтические изделия, пигменты, растения, полимеры, кварц, семена, полудрагоценные камни, ил, шлак, почву, ткани, табак, отходы, древесину и многое другое.

Принцип действия
В барабанной мельнице (обычно предварительно раздробленный) образец помещается в барабан вместе с шарами или стержнями и подвергается внешним силам. В шаровой мельнице тонкое помалы достигается ударами и трением при сухом состоянии; барабан вращается вокруг горизонтальной оси. Большие диаметры шаров способствуют разрушению частиц, меньшие — повышают конечную тонкость. Барабан крепится к вращающемуся йоку, приводимому в движение мотором, и может устанавливаться для загрузки, помола или выгрузки. Электронный привод включает защиту от перегрузки и обеспечивает управление различными скоростями. Взаимодействие сил трения и удара между шарами/стержнями и барабаном обеспечивает эффективное измельчение.

Технические характеристики

• Применение: измельчение, смешивание; используется как Bond Index тестер (оценка измельчаемости руд и минералов)
• Области применения: сельское хозяйство, биология, химия, строительные материалы, электроника, охрана окружающей среды/переработка, геология/металлургия, стекло/керамика, медицина/фармацевтика
• Материал подачи: мягкий, твердый, ломкий, волокнистый — сухой или влажный
• Принцип уменьшения размера: трение
• Размер подачи*: <20 мм (общий); для Bond Index: <3,35 мм с шаровым модулем / <12,50 мм с стержневым модулем
• Конечная тонкость*: <20 µm (общий); для Bond Index: <100 µm (шаровой) / 2 100 µm (стержневой)
• Объем партии / количество подачи*: мин. 1 L / макс. 9 L; для Bond Index: мин. 15 кг (шаровой) / мин. 20 кг (стержневой)
• Скорость вращения: 1–80 min⁻¹; для Bond Index: 70 min⁻¹ (шаровой) / 46 min⁻¹ (стержневой)
• Количество рабочих станций: 1
• Материал измельчающих тел: закаленная сталь, нержавеющая сталь; для Bond Index: закаленная сталь
• Размеры барабанов: 5 L / 10 L / 21.7 L / 43.3 L
• Настройка времени помола: цифровая
• Привод: трехфазный асинхронный мотор с частотным преобразователем
• Мощность привода: 0,75 kW
• Электропитание: различные напряжения
• Подключение питания: 1 фаза
• Класс защиты: IP 41
• Потребляемая мощность: ~1800 VA
• Габариты Ш x В x Г (закрыто): 1500 x 1200 x 700 mm
• Масса нетто: ~306 kg
• Стандарты: CE

*в зависимости от материала подачи и конфигурации
