Шариковая дробилка PM 400

ударнаяимпульсного действиядля фармацевтической промышленности

Обзор

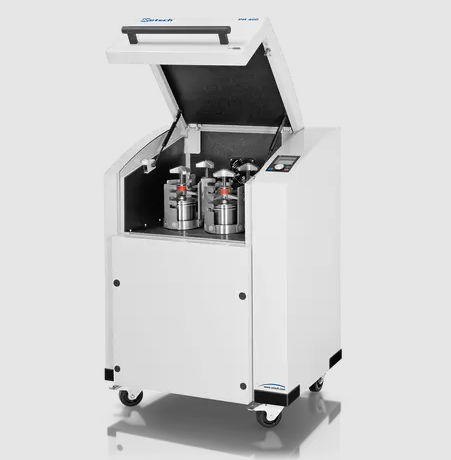

PM 400 — напольная планетарная шаровая мельница с четырьмя рабочими станциями, принимающая EasyFit-стаканы от 12 мл до 500 мл. При использовании стекированных стаканов возможно одновременное перерабатывание до 8 образцов. Очень высокие центробежные силы обеспечивают большую энергию измельчения и короткое время обработки. Мельница предназначена для исследовательских задач (механохимия, скрининг ко-кристаллов, механо-синтез, механическое легирование, механокатализ), ультратонкого коллоидного влажного помола и рутинных задач по смешиванию и гомогенизации мягких, твёрдых, хрупких или волокнистых материалов. Доступна специальная версия MA для механического легирования твёрдо-хрупких материалов.

Ключевые характеристики

• Макс. скорость солнечного колеса 400 об/мин, большой диаметр
• Приём размера загрузки до 10 мм, конечная тонкость до 0,1 µm
• 4 станции для стаканов 12–500 мл; стаканы 12–80 мл можно штабелировать (по 2 шт.)
• Опция GrindControl для измерения температуры и давления внутри стакана
• Крышки с аэрацией для контроля атмосферы (например, инертный газ)
• Напольная модель с возможностью хранения СОП и программ циклов
• Пять материалов стаканов для сухого и влажного помола для минимизации контаминации

Быстро и Мощно

• Беспрерывное измельчение до субмикронного диапазона
• Влажный помол даёт нанометровые размеры частиц (<100 nm)
• Переменная скорость 30–400 об/мин; соотношения скоростей: 1:-2 | 1:-2.5 | 1:-3
• Пакетная обработка: макс. 4 × 220 мл (или до 8 × 20 мл при штабелировании)
• Широкий выбор материалов стаканов и молотков для бесконтаминационного помола

Воспроизводимость, безопасность и эксплуатация

• Воспроизводимые результаты благодаря точному контролю скорости
• Простое и безопасное зажатие стаканов
• Safety Slider предотвращает запуск без надёжно зажатых стаканов
• Контрвес и датчик дисбаланса для работы без присмотра
• Эргономичное управление одной кнопкой и удобный дисплей для настройки параметров
• Автоматическая вентиляция камеры помола
• Хранение 10 СОП; программируемое время запуска
• Резервное питание при отключении сохраняет оставшееся время обработки

Настройки и опции

• Возможен сухой и влажный помол
• Подходит для длительных испытаний (макс. 99 ч)
• Интервальный режим с паузами для охлаждения
• Реверс направления для минимизации налипания

EasyFit-стаканы (конструкция и материалы)
Серия EasyFit разработана для экстремальных условий (длительные испытания, высокие скорости, влажный помол, механическое легирование) и подходит для всех планетарных мельниц RETSCH. Стаканы 50–500 мл оснащены Advanced Anti-Twist (AAT) на дне для надёжной фиксации и снижения износа; максимальный поворот для поиска положения зажима — 60°.

• Материалы стаканов: упрочнённая нержавеющая сталь, карбид вольфрама, агат, спечённый оксид алюминия, оксид циркония
• Защитные кожухи из нержавеющей стали для неметаллических стаканов
• Герметичная уплотнительная O-прокладка для предотвращения пролива материала
• Паз между корпусом и крышкой для упрощённого открытия (помогает при понижении давления)

Категории диаметров (EasyFit)

• Диаметр 1: стаканы 12 мл и 25 мл
• Диаметр 2: 50 мл, 80 мл и 125 мл
• Диаметр 3: 250 мл и 500 мл

Доступные размеры стаканов

• 12 мл
• 25 мл
• 50 мл
• 80 мл
• 125 мл
• 250 мл
• 500 мл

Стаканы и крышки для специальных применений

• Рекомендуются специальные запорные устройства для коллоидного или влажного помола (эргономичная обработка)
• Аэрационные крышки для работы в инертной атмосфере (например, аргон, азот)
• Опциональный GrindControl для измерения давления и температуры; доступны различные вставки для разных материалов стаканов

Адаптер для специальных применений
Доступен адаптер для скрининга ко-кристаллов с одноразовыми флаконами (например, 1,5 мл GC-флаконы). Адаптер: внешнее кольцо с 16 позициями и внутреннее с 8 позициями; позволяет разместить до 16 флаконов на внешнем кольце и скринировать до 64 образцов одновременно на PM 400. Внутренние позиции позволяют проводить испытания с разными уровнями энерговложения.

Рекомендуемые заправки стаканов (таблица)
Номинальный объём стакана | Количество образца | Макс. размер загрузки | Рекомендуемая загрузка шаров (шт.) Ø5 mm | Ø7 mm | Ø10 mm | Ø15 mm | Ø20 mm | Ø30 mm
12 ml | up to ≤5 ml | <1 mm | 50 | 15 | 5 | - | - | -
25 ml | up to ≤10 ml | <1 mm | 95–100 | 25–30 | 10 | - | - | -
50 ml | 5–20 ml | <3 mm | 200 | 50–70 | 20 | 7 | 3–4 | -
80 ml | 10–35 ml | <4 mm | 250–330 | 70–120 | 30–40 | 12 | 5 | -
125 ml | 15–50 ml | <4 mm | 500 | 110–180 | 50–60 | 18 | 7 | -
250 ml | 25–120 ml | <6 mm | 1100–1200 | 220–350 | 100–120 | 35–45 | 15 | 5
500 ml | 75–220 ml | <10 mm | 2000 | 440–700 | 200–230 | 70 | 25 | 8

Типичные материалы образцов / Примеры применения
Подходит для измельчения сплавов, бентонита, костей, углеродных волокон, катализаторов, целлюлозы, клинкера цемента, керамики, древесного угля, химических продуктов, глинистых минералов, угля, кокса, компоста, бетона, электронного лома, волокон, стекла, гипса, волос, гидроксиапатита, железной руды, каолина, известняка, оксидов металлов, минералов, руд, красок и лаков, бумаги, пигментов, растительных материалов, полимеров, кварца, семян, полудрагоценных камней, ила, шлаков, почв, тканей, табака, отходов, древесины и т.д.
