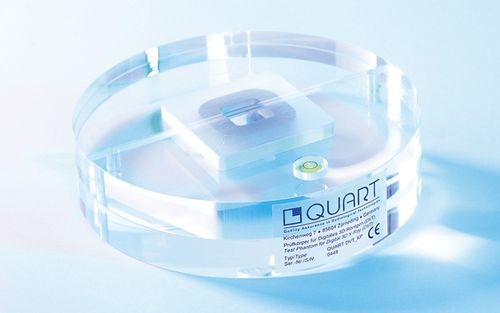

Тест-фантом для томографии IAEA-EFOMP-ESTRO

для рентгеновского сканераобщий

Обзор
Набор тестов составлен на основе рекомендаций IAEA, EFOMP и ESTRO для быстрой и экономящей время проверки качества (QA) оборудования для конусно-лучевой КТ (CBCT). Рекомендации в основном опираются на стандарты DIN 6868-161 и DIN 6868-15 для QA CBCT.

Ключевая информация о продукте
Требуется только одна экспозиция для получения 3D-набора данных, содержащего все параметры, необходимые для объективной оценки качества изображения. Автоматизированный анализ изображений выполняется с помощью программного обеспечения QUART CTtec QA/QC. Фантом DVTkp применим для полей от 4x4 см до больших полей зрения. Доступны индивидуальные держатели для различных систем CBCT.

Стандартные объекты тестирования / Материалы

• Стандартные объекты: PMMA / Воздух / PVC
• Материальные эквиваленты: Свободный воздух / Мягкие ткани / Кость

Позиционирование и размеры

• Средства позиционирования: Линейные (верхняя сторона) / Селективные маркеры
• Размеры: Ø 16 см, высота 15 см

Измеряемые / оцениваемые параметры

• Частота Найквиста (NF)
• Контраст
• Шум
• Отношение контраст/шум (CNR)
• Гомогенность / Однородность изображения
• Пространственное разрешение / Функция передачи модуляции (MTF) при 10% и 50% модуляции
• MTF в соответствии с IEC 62220-1-2
• CT-числа / единицы Хаунсфилда
• Разрешение по оси Z / NF и MTF в осевом направлении
• Артефакты и дефекты изображения
• Системный индикатор / Индикатор приемки (Figure of Merit)
• Точность позиционирования пациента / фантома
• Дополнительные тесты QA/QC (геометрия и измерение расстояний) должны выполняться во внешнем DICOM-просмотрщике

Справка
EFOMP working group, Quality control in cone-beam computed tomography (CBCT) EFOMP-ESTRO-IAEA protocol (summary report), Physica Medica, Volume 39, July 2017, Pages 67-72.

Технические характеристики

• ПРОСТРАНСТВЕННОЕ РАЗРЕШЕНИЕ: Line spread function
• СТАНДАРТНЫЕ ТЕСТ-ОБЪЕКТЫ: PMMA / Воздух / PVC
• МАТЕРИАЛЬНЫЕ ЭКВИВАЛЕНТЫ: Свободный воздух / Мягкие ткани / Кость
• ИНСТРУМЕНТЫ ДЛЯ ПОЗИЦИОНИРОВАНИЯ: Линейные (верхняя сторона) / Селективные маркеры
• РАЗМЕР: Ø 16 см, высота 15 см
• Применимые размеры полей: от 4x4 см до большого FOV
• Автоматизированная оценка: Совместимость с ПО QUART CTtec QA/QC
