Печь для определения эталона HFL series

для плавкидля обогревадля лабораторий

Краткое описание
Высокотемпературные печи HFL 16/16 – HFL 160/17 имеют надёжную облицовку из лёгких огнеупорных кирпичей с дополнительной задней изоляцией. Они предназначены для процессов, в которых могут образовываться агрессивные газы или кислоты (например, при плавке стекла), и достигают Tmax 1600 °C или 1700 °C в зависимости от модели. Пол печи выполнен из лёгких огнеупорных кирпичей для размещения больших масс загрузки. Контроллер поддерживает NTLog Basic для записи данных процесса на USB‑накопитель.

Особенности / Функции и комплектация

• Серия HFL: по конструкции схожа с HT‑печами, но с облицовкой из огнеупорного кирпича для агрессивных производственных условий.
• Tmax: 1600 °C или 1700 °C (в зависимости от модели).
• Нагревательные элементы: дисилицид молибдена (MoSi2).
• Прочная изоляция из лёгких огнеупорных кирпичей со специальной промежуточной изоляцией.
• Пол печи из лёгких огнеупорных кирпичей для повышенных нагрузок.
• Применение в пределах, указанных в инструкции по эксплуатации.
• NTLog Basic для записи данных процесса на USB‑накопитель.

Дополнительное оборудование

• Система охлаждения для охлаждения печи с заданным температурным градиентом или с предустановленным объёмом свежего воздуха; оба режима могут переключаться покомпонентно через дополнительную функцию контроллера.
• Ввод термопары с винтовой крышкой.
• Термопары для управления нагревом с паспортом калибровки.
• Подключение защитного газа для продувки негорючими технологическими газами (не полностью герметично).
• Автоматическая система подачи газа с электромагнитным клапаном и ротаметром, управляемая дополнительной функцией контроллера.
• Варианты дверей: подъёмная или с параллельным открытием; автоматическая блокировка двери с дверным концевым выключателем.
• Защитные ограждения для нагревательных элементов от механических повреждений (опция).
• Ethernet‑интерфейс.

Подписи к галерее

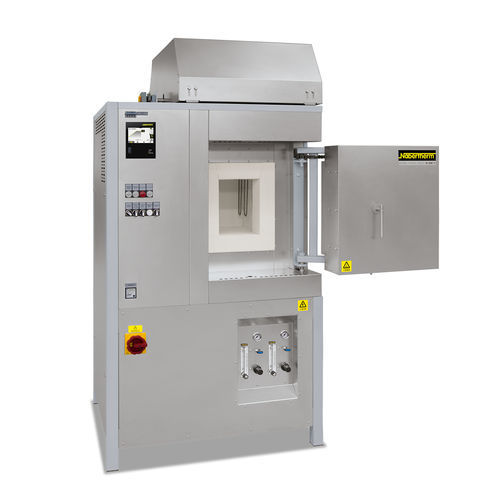

• Высокотемпературная печь HFL 16/17 DB50 с системой подачи газа.
• HFL 16/17 DB50 с системой подачи газа (альтернативный вид).
• Автоматическая система подачи газа с электромагнитным клапаном и ротаметром.
• Ввод термопары в своде с опорой‑треногой.
• Лёгкие огнеупорные кирпичи и нагревательные элементы MoSi2.
• Опциональная защита нагревательных элементов для предотвращения механических повреждений при загрузке/разгрузке.

Технические характеристики (фрагмент)
Модель | Tmax (°C) | Внутренние размеры Ш x Г x В (мм) | Объём (л) | Внешние размеры Ш x Г x В (мм) | Подключаемая мощность (кВт) | Электроподключение | Масса (кг)
HFL 16/16 | 1600 | 200 x 300 x 260 | 16 | 1010 x 890 x 1990 | 12.5 | 3‑фазный | 530
HFL 40/16 | 1600 | 300 x 350 x 350 | 40 | 1140 x 940 x 2260 | 12.5 | 3‑фазный | 735
HFL 64/16 | 1600 | 400 x 400 x 400 | 64 | 1240 x 990 x 2310 | 18.5 | 3‑фазный | 910
HFL 160/16 | 1600 | 500 x 550 x 550 | 160 | 1410 x 1240 x 2490 | 21.5 | 3‑фазный | 1290
HFL 16/17 | 1700 | 200 x 300 x 260 | 16 | 1010 x 890 x 1990 | 12.5 | 3‑фазный | 530
HFL 40/17 | 1700 | 300 x 350 x 350 | 40 | 1140 x 940 x 2260 | 12.5 | 3‑фазный | 735
HFL 64/17 | 1700 | 400 x 400 x 400 | 64 | 1240 x 990 x 2310 | 18.5 | 3‑фазный | 910
HFL 160/17 | 1700 | 500 x 550 x 550 | 160 | 1410 x 1240 x 2490 | 21.5 | 3‑фазный | 1290

Примечания
Внешние размеры могут варьировать в зависимости от дополнительного оборудования. В некоторых вариантах нагрев выполняется только между двумя фазами. Подключаемая мощность указана для стандартной комплектации и может увеличиваться при установке опций.

Характеристики / Технические спецификации

• Рабочая температура: до 1600 °C или до 1700 °C в зависимости от модели.
• Нагревательные элементы: дисилицид молибдена (MoSi2).
• Изоляция: лёгкие огнеупорные кирпичи с специальной промежуточной изоляцией; для сопутствующих моделей доступны варианты с волокнистой изоляцией.
• Пол печи: из лёгких огнеупорных кирпичей для размещения повышенной массы загрузки.
• Контроль и запись процесса: NTLog Basic для контроллера Nabertherm (запись на USB).
• Возможные опции: продувка защитным газом, автоматическая подача газа, калиброванные термопары, система охлаждения с контролируемым градиентом, защита нагревательных элементов, подъёмные/параллельно открывающиеся двери, автоматическая блокировка двери, Ethernet‑интерфейс.
• Серия HFL представлена в нескольких размерах; см. таблицу технических данных для размеров, объёмов, подключаемой мощности и масс.
