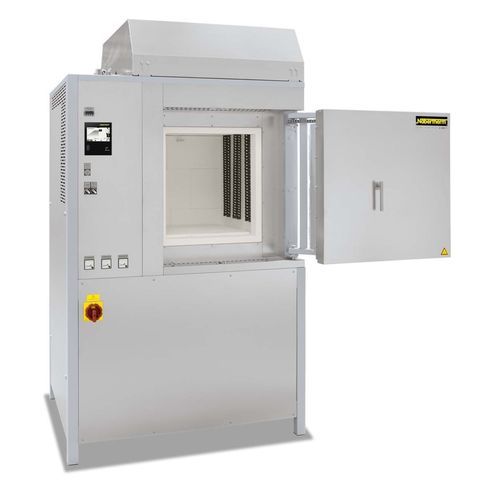

Печь для обогрева HTC series

для спеканиядля лабораторийиз нержавеющей стали

Обзор
Серия HTC (модели HTC 16/16–HTC 450/16) представляет собой камерные высокотемпературные печи с двухсторонним нагревом через вертикально смонтированные SiC‑стержни. Предназначены для процессов спекания и термообработки с Tmax 1550 °C (рекомендуемая рабочая температура примерно на 50 °C ниже Tmax). Базовая конструкция совпадает с линейкой HT и допускает установку дополнительных опций.

Назначение и область применения
Подходят для спекательных процессов (например, оксид циркония) и процессов, где требуется снижение взаимодействия между загрузкой и нагревательными элементами. Конструктивные особенности: долговечная изоляция свода, волокнистая изоляция со специальной подкладкой, варианты продувки рабочей зоны и отведения выхлопных газов для промышленного применения.

Особенности

• Tmax 1550 °C; рекомендуемая рабочая температура ≈50 °C ниже Tmax для уменьшения износа
• Нагрев с обеих сторон с помощью вертикально смонтированных SiC‑стержней
• Двухслойный вентилируемый корпус из рифлёной нержавеющей стали для низкой температуры поверхности и высокой стабильности
• Волокнистая изоляция со специальной подкладкой и долговечной подвесной изоляцией свода (RCF не используется)
• Температурная равномерность при 1450 °C до ±6 °C (DIN 17052‑1)
• Параллельно‑поворотная дверь с цепным направлением для контролируемого открывания/закрывания без повреждения изоляции
• Двухдверная конструкция (перед/зад) доступна для крупных моделей
• Лабиринтное уплотнение для минимизации теплопотерь в районе дверей
• Усиленное дно для защиты изоляции и восприятия тяжёлых нагрузок (например, 5 kg/dm²)
• Выпуск паров в своде с моторными заслонками и нержавеющим кожухом для подключения к системе вытяжки
• Контроллер P570 (сенсорное управление, 50 программ × 40 сегментов) и NTLog Basic для записи технологических данных на USB

Технические характеристики (фрагмент)
HTC 16/16 | Tmax 1550 °C | Внутр. 200 × 300 × 260 мм | Объём 16 л | Наруж. 820 × 690 × 1860 мм | Мощность нагрева 12,0 kW | Потребляемая мощность 16,5 kW | 3‑фазн. | Вес 220 kg
HTC 40/16 | Tmax 1550 °C | Внутр. 300 × 350 × 350 мм | Объём 40 л | Наруж. 1010 × 800 × 1990 мм | Мощность нагрева 12,0 kW | Потребляемая мощность 16,5 kW | 3‑фазн. | Вес 420 kg
HTC 64/16 | Tmax 1550 °C | Внутр. 400 × 400 × 400 мм | Объём 64 л | Наруж. 1140 × 890 × 2040 мм | Мощность нагрева 18,0 kW | Потребляемая мощность 41,5 kW | 3‑фазн. | Вес 660 kg
HTC 128/16 | Tmax 1550 °C | Внутр. 400 × 800 × 400 мм | Объём 128 л | Наруж. 1140 × 1280 × 2040 мм | Мощность нагрева 26,0 kW | Потребляемая мощность 61,0 kW | 3‑фазн. | Вес 550 kg
HTC 160/16 | Tmax 1550 °C | Внутр. 500 × 550 × 550 мм | Объём 160 л | Наруж. 1250 × 1040 × 2260 мм | Мощность нагрева 21,0 kW | Потребляемая мощность 40,0 kW | 3‑фазн. | Вес 535 kg
HTC 276/16 | Tmax 1550 °C | Внутр. 500 × 1000 × 550 мм | Объём 276 л | Наруж. 1340 × 1600 × 2290 мм | Мощность нагрева 36,0 kW | Потребляемая мощность 73,0 kW | 3‑фазн. | Вес 1300 kg
HTC 450/16 | Tmax 1550 °C | Внутр. 500 × 1150 × 780 мм | Объём 780 л | Наруж. 1380 × 1820 × 2570 мм | Мощность нагрева 64,0 kW | Потребляемая мощность 118,0 kW | 3‑фазн. | Вес 1450 kg

Дополнительное оборудование

• Система охлаждения для контролируемого остывания (температурный градиент или заданный объём приточного воздуха, переключаемые по сегментам)
• Ввод термопары с винтовой крышкой и калиброванная термопара для управления нагревом
• Подключение защитного газа для продувки непламяобразующимися газами (не полностью газонепроницаемо)
• Автоматическая подача газа с электромагнитным клапаном и ротаметром, управляемая дополнительной функцией контроллера
• Изоляция пола из огнеупорного кирпича для увеличения несущей способности (Tmax до 1700 °C)
• Подъёмная дверь и автоматическая блокировка двери с контактным выключателем
• Защита нагревательных элементов от механических повреждений; специальные исполнения нагревателей для отдельных применений
• Интерфейс Ethernet

Характеристики

• Система нагрева: вертикально смонтированные SiC‑стержни, с двух сторон
• Изоляция: волокнистая изоляция со специальной подкладкой; без материалов RCF
• Корпус: двухслойный вентилируемый корпус из нерж. стали; усиленное дно; лабиринтное уплотнение
• Управление и данные: P570 Touch (50 программ × 40 сегментов); NTLog Basic (USB)
• Опции процесса: системы охлаждения, продувка защитным газом, автоматическая подача газа, термопары с калибровкой, изоляция пола из кирпича
• Температурная равномерность: ±6 °C при 1450 °C (DIN 17052‑1)
