Датчик давления ME504

медицинской

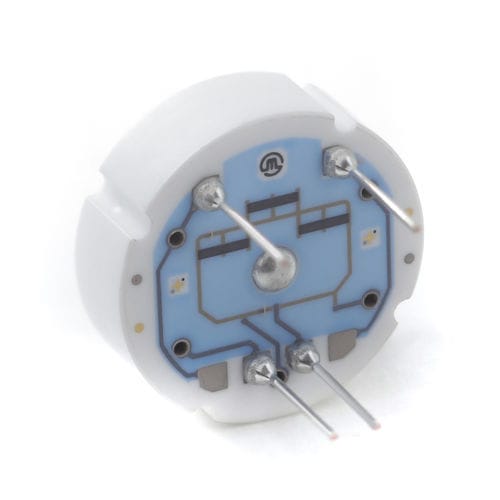

Скрытый монтаж, мВ/В, датчик давления Пьезорезистивные датчики давления Metallux me504 для скрытого монтажа для измерения избыточного, абсолютного или герметичного избыточного давления. Высоконадежные дифференциальные датчики давления с компенсацией мВ/В. Для легкой интеграции в печатную плату. Датчики давления Metallux ME504 изготовлены с керамической опорной плитой и плоской мембраной и работают по пьезорезистивному принципу. Мост Уитстоуна напечатан на одной стороне керамической мембраны, которая, в свою очередь, приклеена к корпусу датчика. Мост обращен внутрь, где сделана полость, и противоположная сторона мембраны может быть подвержена воздействию измеряемой среды. Благодаря превосходной химической стойкости керамики Al2O3 (агрессивные газы, большинство растворителей и кислот и т.д.), дополнительная защита обычно не требуется. На корпусе датчика оптимизирована компоновка, позволяющая легко монтировать печатную плату формирования сигнала, если это необходимо. Термокомпенсация датчиков Metallux ME504 осуществляется с помощью настраиваемых лазером резисторов PTC, а использование керамики обеспечивает высокую линейность во всем диапазоне измерений, сводя влияние гистерезиса к минимуму.
