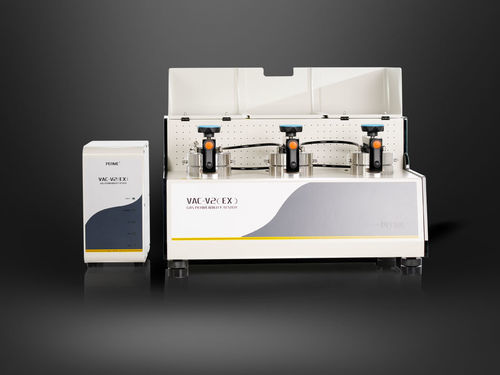

Тестер на диффузию VAC-V2 (EX)

на растворимостьгазопроницаемыйпроницаемости

VAC-V2 (EX) — измеритель газопроницаемости по методу дифференциального давления, предназначен для определения скорости передачи газа и расчёта коэффициентов проницаемости, растворимости и диффузии для пленок, многослойных пленок, высокобарьерных материалов, листов и алюминиевых фольг при разных температурах. Прибор пригоден для обычных газов, а также для токсичных, горючих и взрывоопасных газов.

Особенности

• Передовая система раздельного управления Labthink полностью разделяет основной блок и модуль управления для обеспечения безопасности испытаний.
• Подходит для определения скорости передачи горючих, взрывоопасных и токсичных газов; сертифицирован по TUV.
• Три независимые испытательные ячейки позволяют одновременно тестировать три одинаковых или разные образцы.
• Одновременное определение скорости передачи газа, коэффициента проницаемости, коэффициента растворимости и коэффициента диффузии.
• Широкодиапазонный высокоточный контроллер температуры циркуляции жидкости поддерживает испытания в различных условиях.
• Доступны два режима оценки процесса: пропорциональный режим и нечеткий (Fuzzy) режим.
• Диапазон испытаний можно расширить для материалов с высокой скоростью передачи.
• Аппроксимация данных при любой температуре позволяет получать результаты в экстремальных условиях.
• Управление с ПК для полной автоматизации процесса испытаний.
• Доступна эталонная пленка для быстрой калибровки и обеспечения точности и сопоставимости данных.
• Универсальный порт RS232 для передачи данных; совместим с системой обмена данными лаборатории Lystem.

Принцип работы

• Прибор основан на методе дифференциального давления: предварительно кондиционированный образец зажимается между верхней испытательной камерой (высокое давление) и нижней выпущенной в вакуум камерой. После откачки нижней камеры и системы верхняя камера продувается испытательным газом, чтобы создать постоянную регулируемую разность давлений. Газ проникает через образец в камеру низкого давления, и параметры проницаемости определяются по изменению давления в нижней камере.

Стандарты

• ISO 15105-1
• ISO 2556
• GB/T 1038-2000
• ASTM D1434
• JIS K7126-1
• YBB 00082003

Применение

• Базовые применения
  • Плёнки: пластиковые плёнки, композитные плёнки, бумажно-пластиковые композиты, коэкструзионные плёнки, металлизированные плёнки, алюминиевые фольги, фольгированные композиты и т.д.
  • Листы: технические пластики, резина и строительные материалы (напр., PP, PVC, PVDC).
• Расширенные применения
  • Различные газы: O2, CO2, N2, воздух, He и др.
  • Горючие, взрывоопасные и токсичные газы: испытания проницаемости для этих газов.
  • Биоразлагаемые плёнки: например, мешки на основе крахмала.
  • Аэрокосмические материалы: испытания на проницаемость гелием газовых мешков дирижаблей.
  • Бумага и картон: металлизированная бумага, листы Tetra Pak, одноразовые контейнеры и стаканы.
  • Покрытия: оценка газопроницаемости окрашенных покрытий на подложках.
  • Ткани и бумаги из стекловолокна: например, ткани с ПТФЭ-покрытием, сварочные ткани, силиконовые резиновые ткани.
  • Материалы для косметических туб: косметические тубы, алюминиево-полимерные тубы, тубы для зубной пасты.
  • Резиновые листы: различные резиновые листы (например, материалы для шин).

Конфигурации

• Стандартная конфигурация: основной блок, термостатический контроллер, компьютер, профессиональное ПО, специальный пробоотборник, вакуумная смазка, быстроквантитативные фильтровальные бумаги, вакуумный насос (вход).
• Опциональные детали: режущая лезвие для проб, вакуумная смазка, масло для вакуумного насоса, быстроквантитативные фильтровальные бумаги.
• Примечание: вход подачи воздуха этого тестера выполнен в виде полиуретановой трубки Φ6 мм; источник газа должен быть предоставлен пользователем.

Характеристики / технические спецификации

• Диапазон измерений (стандартный объём): 0.05–50,000 cm³/m²·24h·0.1MPa
• Верхний предел (расширенный объём): ≥ 500,000 cm³/m²·24h·0.1MPa
• Число образцов: 3 (независимые данные)
• Разрешение вакуума: 0.1 Па
• Степень вакуума испытательной камеры: <10 Па
• Температурный диапазон: 5℃–95℃
• Точность температуры: ±0.1℃
• Размер образца: Φ97 мм
• Площадь испытания: 38.48 cm² (Φ70 мм)
• Испытательные газы: H2, O2, N2, CO2 (источник газа не входит в комплект)
• Испытательное давление: 10 kPa ~ 200 kPa (стандарт)
• Давление подачи газа: 0.5 MPa ~ 0.6 MPa
• Размер порта: Φ6 мм PU-трубка
• Габариты: 760 мм (Д) × 575 мм (Ш) × 450 мм (В)
• Питание: 220 VAC 50 Hz
• Масса нетто: 88 кг
