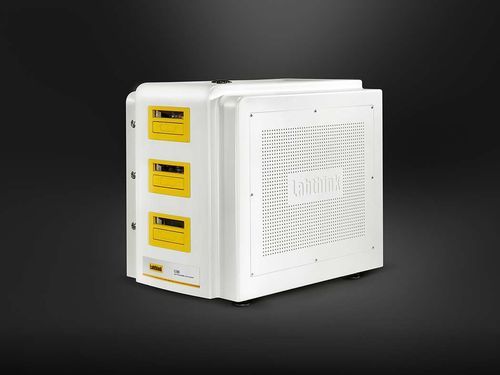

Тестер давления C130H

для контролядля измерения температурына диффузию

C130H — прибор по методу разности давлений для точного измерения скорости передачи газа, коэффициентов растворимости, диффузии и проницаемости пленок, композитов, листовых и металлических фольг при контролируемой температуре. Предназначен для НИОКР, контроля качества и стандартизированных испытаний в промышленной лаборатории.

Ключевые особенности

• Конструкция и эксплуатация
  • Выдвижные кассетные испытательные ячейки для безопасной и быстрой замены образцов
  • Автоматическое зажатие образца с равномерной силой для обеспечения воспроизводимости
  • Импортные ключевые компоненты для долгосрочной стабильности
  • Интеллектуальный режим тестирования с запуском одной кнопкой и автоматической остановкой (температура теста задается заранее)
  • Научный режим с гибкими настройками параметров для углубленного анализа
• Точность и производительность
  • Высокоточный вакуумный датчик для измерений сверхвысокой барьерности (0,01–0,09 cm3/m2·24h·0,1MPa)
  • Импортная пневматика и вакуумный насос с достижением 0,2 Па и автоматическим управлением
  • Типичное время испытания: <4 ч для низкой/средней барьерности, <8 ч для высокой (включая эвакуацию)
  • Три независимые испытательные ячейки для отдельных результатов и сменных образцов
• Контроль температуры и давления
  • 360° циркуляция для поддержания постоянной температуры с колебаниями менее ±0,05°C
  • Техника компенсации давления для стабилизации перепада давления (изменение < 0,2 KPa)
  • Давление испытаний регулируется от 10 KPa до 210 KPa
• Функции и расширяемость
  • Поддержка одиночных и смешанных газов; испытания горючих/взрывоопасных/токсичных газов возможны при индивидуальной конфигурации и мерах безопасности
  • Опциональная автоматическая регулировка влажности газа (увлажнитель по запросу)
  • Функции подгонки данных для экстраполяции при экстремальных температурах и порт для референтной пленки для быстрой калибровки
  • Калибровочный порт для проверки температуры и давления; соответствует стандартам метода разности давлений
• Встроенное компьютерное управление
  • Интегрированная архитектура прибор/ПО снижает зависимость от внешнего ПК и повышает безопасность данных
  • Интерфейс Windows; поддержка мыши, клавиатуры и монитора
  • Четыре USB-порта и два Ethernet-порта для передачи данных; опции GMP-компьютера и DataShield для безопасного управления данными

Принцип испытания
Вскондиционированный образец устанавливают между камерой высокого и низкого давления, образуя герметичную барьерную прослойку. Низкое давление эвакуируют, затем в высокое давление подают испытательный газ при заданной разности давления. Газ проникает через образец в низкое давление, и по изменению давления в низкой камере определяют проницаемость, диффузию и растворимость.

Стандарты испытаний

• ISO 2556
• ISO 15105-1
• GB/T 1038-2000
• ASTM D1434
• JIS K7126-1
• YBB 00082003

Области применения

• Пленки: полимерные пленки, композитные пленки, бумажно-пластиковые ламинации, соэкструдированные пленки, алюминизированные пленки, алюминиевая фольга и ламинированная фольга
• Листовые материалы: конструкционные пластики, резина и строительные материалы (напр. PP, PVC, PVDC)
• Газы: O2, CO2, N2, воздух, He и др.; опасные газы тестируются при индивидуальной настройке
• Биоразлагаемые пленки, материалы для авиации и космоса (напр. проверка герметичности к гелию), бумага и картон, покрытые пленки, стекловолокнистые ткани, тубы для косметики, резиновые листы

Конфигурации

• Стандартная: прибор, монитор, клавиатура, мышь, круговой пробоотборник, вакуумная смазка, быстрое квантификационное фильтровальное бумажное изделие, вакуумный насос, Φ6 mm PU трубка (3 m)
• Опции: GMP-компьютер, DataShield, компрессор

Примечания

• Порт подачи газа использует Φ6 mm PU трубку; заказчик должен обеспечить источник газа.
• Некоторые функции (увлажнение, испытание опасных газов) требуют индивидуальной конфигурации и мер безопасности.

Технические характеристики

• Диапазон измерений (пленки): 0,01 ~ 50 000 cm3/m2·24h·0,1MPa
• Разрешающая способность (проницаемость): 0,001 cm3/m2·24h·0,1MPa
• Температурный диапазон: 10°C ~ 50°C (при 23°C)
• Температурная разрешающая способность: 0,01°C; колебание: ±0,05°C; погрешность: ±0,3°C (калибровочный разъем)
• Разрешение по вакууму: 0,01 Pa; вакуум в камере: < 10 Pa
• Число образцов: 3 независимые ячейки (настройка возможна)
• Размер образца: Φ97 mm; площадь испытания: 38,48 cm2
• Испытательные газы: O2, N2, CO2 (газ не входит в комплект); опционально увлажнение
• Давление испытания: 10 KPa ~ 210 KPa
• Давление подачи газа: 0,5 MPa ~ 0,6 MPa
• Размер порта: Φ6 mm PU трубка
• Габариты прибора: 710 mm × 350 mm × 630 mm
• Питание: 220 VAC ±10% 50 Hz / 120 VAC ±10% 60 Hz
• Масса нетто: 100 kg
