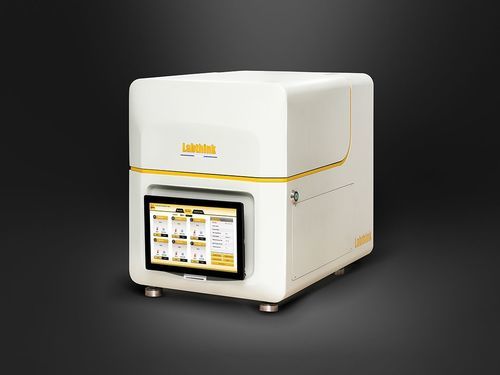

Тестер на диффузию C106H

на растворимостьгазопроницаемыйпроницаемости

Обзор

Прибор C106H — это система испытаний на основе разности давлений для определения газопроницаемости, коэффициента растворимости, коэффициента диффузии и коэффициента проницаемости полимерных и композитных плёнок, листов и фольги при различных температурах. Ориентирован на лабораторные и НИОКР-испытания и соответствует международным стандартам (GB, ISO, ASTM).

Ключевые характеристики

• Точность данных
  • Купольная конструкция камеры и 360° циркуляция воздуха для повышения температурной стабильности.
  • Импортный высокоточный вакуумный датчик, обеспечивающий измерение материалов с ультравысокой барьерностью (0.01–0.09 cm3/m2·24h·0.1MPa).
  • Импортная пневматическая система управления и вакуумный агрегат (до 0.2 Па) для низкой частоты отказов, высокой герметичности и автоматического управления вакуумом.
  • Автоматическая высокоточная компенсация давления для поддержания постоянной разности давлений с флуктуацией < 0.2 kPa.
  • Регулируемый диапазон давления высоконапорной камеры: 10 kPa–210 kPa.
• Высокая эффективность
  • Шесть независимых испытательных ячеек (стандартная площадь: 38,48 cm2) — одновременная проверка шести образцов при одинаковых условиях с независимыми результатами.
  • Сокращённые времена испытаний для материалов со средней/высокой барьерностью (обычно < 4 часов, включая вакуумирование, зависит от материала).
  • Автоматическое зажимание образцов для равномерного прижима и улучшенной герметичности.
• Интеллектуальное управление
  • 12" сенсорный планшет на базе Windows для упрощённой работы; автоматический режим испытаний (ввод параметров и запуск одним кликом).
  • Автоматическое открытие/закрытие крышки камеры с световой и звуковой сигнализацией; интеллектуальные датчики для безопасности операций.
• Надёжность и безопасность
  • Встроенный промышленный компьютер Labthink для защиты системы и хранения данных; компоненты от известных производителей.
• Компактность и расширяемость
  • Компактный корпус по сравнению с традиционными приборами на шесть ячеек; профессиональные режимы и настраиваемые диапазоны; возможны испытания опасными газами (H2, CH4) по запросу.

Принцип испытания

Предварительно кондиционированный образец устанавливается в ячейке, образуя герметичный барьер между верхней (высокое давление) и нижней (низкое давление) камерами. Нижняя камера эвакуируется, затем в верхнюю подаётся тестовый газ, создавая управляемую постоянную разность давлений. Газ проходит через образец в нижнюю камеру; по изменениям давления в ней вычисляются параметры проницаемости и другие барьерные характеристики.

Стандарты

• ISO 15105-1
• ISO 2556
• GB/T 1038-2000
• ASTM D1434
• JIS K7126-1
• YBB 00082003

Области применения

• Плёнки: Испытания газопроницаемости полимерных плёнок, бумажно-пластиковых композитных плёнок, соэкструзионных плёнок, алюминизированных плёнок, алюминиевой фольги и армированных композитных плёнок.
• Листы: Испытания листовых материалов: PP, PVC, PVDC, металлическая фольга, резиновые прокладки, кремниевые пластины и прочие материалы.

Технические характеристики

• Модель: C106H
• Диапазон испытаний (cm3/m2·24h·0.1MPa): 0,01 – 50 000
• Разрешающая способность (проницаемость): 0,001 cm3/m2·24h·0.1MPa
• Температура испытания: 15–50 °C (стандарт); 5–60 °C (опция)
• Разрешение по температуре: 0,01 °C
• Температурные колебания: ±0,15 °C
• Влажность при испытании: 0% (стандарт); 5–90% ±2% (по заказу)
• Разрешение по вакууму: 0,01 Pa
• Точность вакуума: ±0,2% (1%–100% шкалы)
• Вакуумность камеры: ≤ 10 Pa
• Диапазон давления: 10 kPa – 210 kPa (регулируемый)
• Флуктуация давления: 0,2 kPa
• Макс. давление газа: 79,7 PSI / 550 kPa
• Размер порта: ПУ трубка Ø 6 мм
• Испытательные ячейки: 6 независимых ячеек
• Размер образца: 4,6” × 4,6” (11,7 cm × 11,7 cm)
• Макс. толщина образца: ≤ 120 mil (≈ 3 mm)
• Стандартная площадь испытания: 38,48 cm2
• Испытательные газы: O2, N2, CO2 и др. (не входят в комплект)
• Габариты (В×Ш×Г): 23,6” × 19,2” × 25,9” (60 cm × 49 cm × 66 cm)
• Питание: 120 VAC ±10% 60 Hz / 220 VAC ±10% 50 Hz
• Масса нетто: ≈ 100 kg (220 lb)

Комплектация и опции

• Стандартная комплектация: основной прибор, вакуумный насос, 12" планшет, пробоотборник, вакуумная смазка, ПУ трубка Ø6 мм.
• Опции: компрессор воздуха, CFR21 Part11, соответствие требованиям GMP для компьютерных систем, DataShield™.

Важное примечание

Поставка газа и источник давления (компрессор/давление) должны быть подготовлены заказчиком: порт Ø6 мм, требуемое давление ≥ 79,7 PSI / 550 kPa. Испытания с опасными газами требуют дополнительных мер безопасности и кастомизации.
