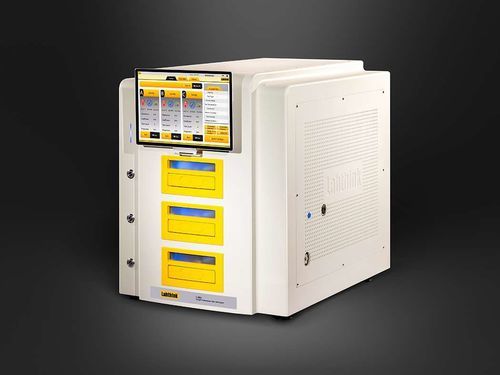

Тестер OTR C203H

калибровкихимическийдля медицинских приборов

Обзор
Прибор C203H для определения скорости прохождения кислорода (OTR) — это OTR‑тестер на основе кулонометрического датчика и метода равного давления, соответствующий ASTM D3985. Предназначен для высокоточных измерений OTR пленок, листов и других барьерных материалов, применяемых в пищевой, фармацевтической, медицинской, химической, фотоэллектрической и электронной промышленности. Обеспечивает поддержку материалов со средней и высокой барьерностью, параллельный тест нескольких образцов и автоматизированную эксплуатацию.

Ключевые особенности

• Кулонометрический датчик кислорода
  • Сенсор Labthink с чувствительностью на уровне ppb для очень низких пределов обнаружения.
  • Абсолютное измерение в соответствии с ASTM D3985; калибровка в рабочем режиме не требуется.
  • Увеличенный срок службы (≈3× по сравнению с традиционными датчиками), сигнализация при превышении диапазона и автоматическая защита.
• Точные и стабильные данные
  • 360° циркуляция воздуха и система поддержания постоянной температуры для повышения стабильности.
  • Высокоточные датчики температуры и влажности для мониторинга и записи в реальном времени.
  • Автоматическое управление расходом, температурой и относительной влажностью в ходе испытания; воспроизводимость до 0,01 куб.см/(м2·сут).
• Эффективная трехкамерная конструкция
  • Три независимые испытательные камеры стандартной площадью 50 см² для параллельных испытаний и независимых данных по каждой пробе.
  • Одновременная проверка трёх образцов в одинаковых условиях увеличивает пропускную способность за цикл.
  • Автоматическое зажимающее устройство обеспечивает постоянную силу зажима и лучшую герметизацию.
• Интеллектуальное управление
  • 12" сенсорная панель под Windows для удобного управления и ввода параметров.
  • Автоматический режим: задать температуру и влажность и запустить тест одной кнопкой для автономной работы.
  • Выдвижные тест‑ячейки с автоматическим вводом/выводом и звуковыми/световыми напоминаниями.
• Безопасность и надёжность
  • Встроенная архитектура промышленного компьютера снижает вероятность сбоев и защищает хранение данных.
  • Оптические и другие интеллектуальные датчики с звуковыми и световыми сигнализациями для безопасной эксплуатации.
  • Использование компонентов известных мировых брендов для стабильной работы.
• Функции и опции
  • Профессиональные режимы испытаний и гибкие функции управления для НИОКР и контроля качества.
  • Выходы: OTR‑кривая, кривая коэффициента передачи кислорода, кривые температуры и влажности.
  • Широкие настраиваемые диапазоны измерений и температур.
  • Опционно: блок очистки газа GP-01 для получения носителя без кислорода, DataShield™ для управления данными и опции соответствия GMP/CFR21 Part 11.

Принцип испытания

• Образец закрепляют между двумя камерами; в одной камере подают воздух/кислород, в другой — высокочистый азот. Кислород диффундирует через образец в азотную фазу и приносится к кулонометрическому датчику, который измеряет концентрацию; по данным вычисляется OTR.

Применяемые стандарты

• ASTM D3985
• ASTM F1307
• ASTM F1927 (опция)
• GB/T 19789
• GB/T 31354
• DIN 53380-3
• JIS K7126-2-B
• YBB 00082003-2015

Области применения

• Плёнки — измерение OTR для пластиковых плёнок, бумажно‑пластиковых композитных плёнок, соэкструзионных плёнок, алюминизированных плёнок, алюминиевых композитных плёнок, стекловолокно‑алюминий‑фоль‑бумажных композитов и подобных материалов.
• Листы/плиты — испытания OTR для PP, PVC, PVDC‑плит, металлических фольг, резиновых листов, кремниевых пластин и других листовых материалов.

Технические характеристики (кратко)

• Модель: C203H
• Стандартная площадь: 50 см² (на камеру)
• Диапазон измерений (50 см²): 0,01–200 куб.см/(м²·сут); опция 0,005–200; расширение до 400000 куб.см/(м²·сут) по запросу
• Альтернативные площади: 5 см² (0,1–2000 опц.); 1 см² (0,5–10000 опц.)
• Разрешающая способность: 0,0001 куб.см/(м²·сут)
• Повторяемость: 0,01 куб.см/(м²·сут) или 1 %, в зависимости от большего значения
• Температура: 15–50 °C стандарт; 5–60 °C опц.; отклонение ±0,05 °C
• Влажность: O2‑камера 0%, 5–90 % ±1 %; камера носителя 0%, 5–90 % ±2 %
• Испытательные камеры: 3 независимых камеры по 50 см²
• Размер образца: 4.4" x 4.4" (11.2 cm × 11.2 cm); толщина ≤ 120 mil (3 mm)
• Газы: N2 99.999 %, O2 99.5 % (поставляются покупателем)
• Давление подачи воздуха: ≥ 40,6 PSI / 280 kPa
• Интерфейс: металлическая трубка 1/8"
• Габариты: ≈ 60 cm × 50 cm × 70 cm
• Питание: 120 VAC ±10% 60 Hz или 220 VAC ±10% 50 Hz
• Масса нетто: ≈ 100 kg (220 lbs)
• Стандартная комплектация: основной блок, планшет, прибор для отбора проб, вакуумная смазка, PU‑трубка Ø6 mm
• Опции: блок очистки газа GP-01, DataShield™, опции соответствия GMP/CFR21 Part 11, компрессор
