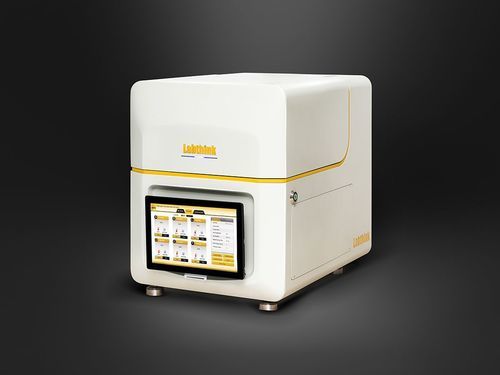

Тестер давления газа C206H

OTRдля лабораторийавтоматический

Прибор C206H — система определения скорости передачи кислорода (OTR), использующая кулонометрический датчик (в соответствии со стандартом ASTM D3985). Предназначена для автоматизированного и высокоточного измерения проницаемости кислорода через плёнки, листовые материалы, бумагу и другие упаковочные материалы.

Кулонометрический датчик

• Датчик: Кулонометрический датчик уровня ppb от Labthink с расширенным диапазоном измерений; внутренняя конструкция не требует регулярной калибровки; срок службы примерно в 3 раза выше, чем у традиционных датчиков; встроены предупреждение о превышении диапазона и автоматическая защита.
• Точность данных: Купольная конструкция испытательной камеры с 360° циркуляцией воздуха и технологией поддержания постоянной температуры для повышенной стабильности; встроенный высокоточный датчик влажности для мониторинга и записи изменений в реальном времени; автоматическое управление потоком воздуха, температурой и относительной влажностью для повышения точности измерений.
• Высокая производительность: Шесть независимых испытательных ячеек (стандартная площадь 50 см²) позволяют одновременно и независимо тестировать несколько образцов в одинаковых условиях; автоматическое зажатие образца обеспечивает постоянную силу зажима и лучшую герметичность.
• Интеллектуальное управление: 12" сенсорный планшет под управлением Windows 10 для удобного управления; автоматический режим испытаний (ввод температуры и влажности и запуск одним кликом); крышка камеры автоматически открывается/закрывается, имеются звуковые и световые оповещения.
• Безопасность и надёжность: Встроенный промышленный компьютер обеспечивает стабильность работы и безопасность хранения данных; интеллектуальные оптические датчики с оповещениям; используются компоненты известных мировых брендов.
• Экономия места: Ширина прибора примерно в 1/3 от традиционных шести‑ячеечных решений, что экономит лабораторное пространство.
• Дополнительные функции: Профессиональный режим с гибкими настройками управления и выводом кривых (OTR, коэффициент передачи, температура, влажность); опции для сверхшироких диапазонов испытаний и расширенного температурного диапазона; опционально доступны газоочиститель GP‑01, DataShield™, поддержка GMP и соответствие CFR21 Part11.

Метод испытания

• Предварительно кондиционированный образец фиксируется в испытательной ячейке; с одной стороны подаётся кислород/воздух, с другой — высокочистый азот. Молекулы кислорода, прошедшие через образец, переносятся на кулонометрический датчик, который анализирует сигнал и рассчитывает OTR и сопутствующие параметры.

Стандарты

• ASTM D3985
• ASTM F1307
• GB/T 19789
• GB/T 31354
• DIN 53380-3
• JIS K7126-2-B
• YBB 00082003-2015

Области применения

• Плёнки: Полимерные плёнки, бумажно‑полимерные ламинированные плёнки, соэкструзионные плёнки, алюминизированные плёнки, алюминиевая фольга, композиционные плёнки с фольгой и армированные материалы.
• Листы: Листы PP, PVC, PVDC, металлические фольги, резиновые прокладки, кремниевые подложки и другие листовые материалы.

Технические характеристики

• Модель: C206H
• Диапазон измерений (стандартная площадь 50 см²): 0,02 – 200 cc/(m²·day)
• Расширенный диапазон (настраиваемый, стандарт 50 см²): 0,02 – 400000 cc/(m²·day)
• Опциональные диапазоны (MASK 5 cm² / MASK 1 cm²): 0,2 – 2000 / 1 – 10000 cc/(m²·day)
• Разрешающая способность: 0,01 cc/(m²·day)
• Воспроизводимость: 0,02 cc/(m²·day) или 1% (применяется большее значение)
• Температура испытаний: 15 – 50 °C (5 – 60 °C опционально)
• Флуктуация температуры: ±0,15 °C
• Влажность при испытании: 0% или 5 – 90% RH ±2% (в пределах стандартного температурного интервала)
• Испытательные ячейки: 6 независимых ячеек
• Размер образца: 4,6" × 4,6" (11,7 cm × 11,7 cm)
• Максимальная толщина образца: ≤ 120 mil (≈3 mm)
• Стандартная площадь испытания: 50 cm²
• Подача газа (не входит в комплект): Азот 99,999%, Кислород 99,5%
• Требуемое давление газа: ≥ 40,6 PSI / 280 kPa
• Размер порта: металлическая трубка 1/8" (в комплекте ПУ трубка Ø6 mm)
• Габариты прибора: 23,6" H × 19,2" W × 25,9" D (60 × 49 × 66 cm)
• Питание: 120 VAC ±10% 60 Hz или 220 VAC ±10% 50 Hz
• Вес нетто: ≈ 220 lb (100 kg)
• Стандартная комплектация: основной блок, 12" планшет, пробоотборник, вакуумная смазка, ПУ трубка Ø6 mm
• Опции / аксессуары: GP‑01 газоочиститель, компрессор, DataShield™, поддержка системы GMP, соответствие CFR21 Part11 (опционально)
