Оптимизирован для MCS
14 предустановленных длительностей импульсов от 50 нс до 1 мс
Возможность подключения внешнего триггера
Регулировка ширины импульса и частоты повторения с помощью входного триггерного импульса
Работа в режиме CW
Спектрально очищенный выход
Компактная конструкция "подключи и работай
Описание продукта

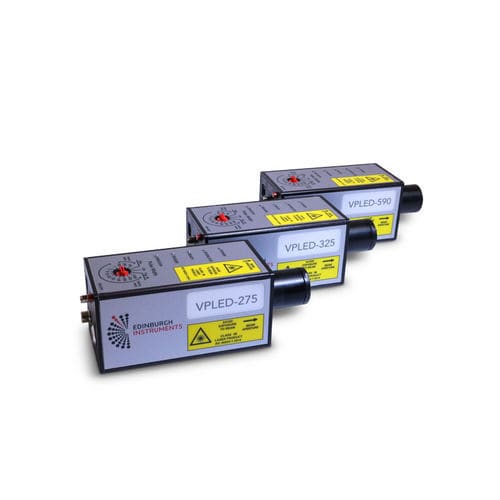

Светодиоды серии VPLED обеспечивают формирование импульсов переменной ширины от нс до мс, а также работу в режиме постоянного тока с мощностью в диапазоне мВт.
Они оптимизированы для измерений длительного времени жизни фотолюминесценции с использованием метода многоканального масштабирования (MCS). Ширина импульсов возбуждения легко регулируется с VPLED, что позволяет быстро оптимизировать условия измерений.
Диоды VPLED компактны, не требуют обслуживания и удобны в эксплуатации. Несмотря на то, что они разработаны для спектрометров Edinburgh Instruments, их можно использовать в любых экспериментах благодаря возможности внешнего запуска.
Технические характеристики
Режим внешнего триггера - ширина и частота следования импульсов определяются внешним триггерным входом
Макс. рабочий цикл 50%
Режим CW - Да
Питание - 15 В пост. тока +/- 5%, 15 Вт (разъем 2,1 мм DC)
Выход триггера - SMA, стандарт NIM
Вход блокировки - Hirose HR10A-7P-4P(73), (соедините вывод 1 и вывод 2 с землей - блокировка исправна)
Вход триггера - Hirose HR10A-7P-4P(73), (Сигнальный вывод 4 и заземленный вывод 3)
Входной сигнал триггера - TTL > 50 нс импульс. Срабатывание по нарастающему фронту.
0.0 В < низкий уровень < 0,5 В, 2,5 В < высокий уровень < 5 В
Переключатель ключей - Да
Спектральное кондиционирование - Встроенный фильтр для минимизации внеполосного излучения (спектральная фильтрация не требуется)
Физические размеры - Габаритные размеры: длина 168 мм x 64 мм x 64 мм
Коллиматорная трубка: φ 30 мм x 38 мм
Отверстия для крепления на шпильке - 2 x M6
Масса - 750 г
---
