Оптимизирован для MCS
14 предустановленных длительностей импульсов от 50 нс до 1 мс
Возможность подключения внешнего триггера
Регулировка ширины импульса и частоты повторения с помощью входного триггерного импульса
Работа в режиме CW
Спектрально очищенный выход
Компактная конструкция "подключи и работай

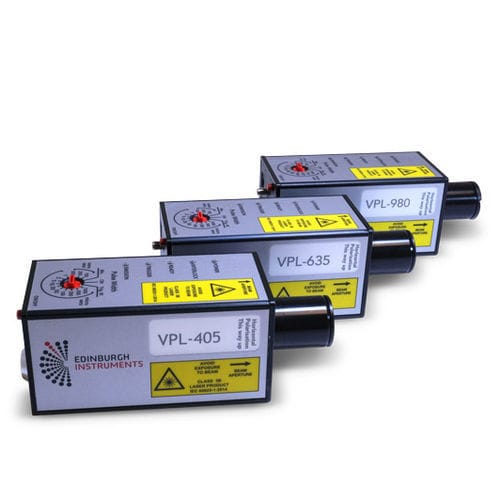

Диодные лазеры серии VPL позволяют получать импульсы переменной ширины в диапазоне от нс до мс, а также работать в режиме CW с мощностью до 60 мВт.
Они оптимизированы для измерений длительного времени жизни фотолюминесценции с использованием метода многоканального масштабирования (MCS). Ширина импульсов возбуждения легко регулируется с VPL, что позволяет быстро оптимизировать условия измерений.
Лазеры VPL компактны, не требуют обслуживания и удобны в эксплуатации. Несмотря на то, что они разработаны для работы со спектрометрами Edinburgh Instruments, благодаря возможности внешнего запуска они могут быть включены в любой эксперимент.
Технические характеристики
Режим CW - да
Питание - 15 В пост. тока +/- 5%, 15 Вт (разъем 2,1 мм DC)
Триггерный выход - SMA, стандарт NIM
Вход блокировки - Hirose HR10A-7P-4P(73), (соедините вывод 1 и вывод 2 с землей - блокировка исправна)
Вход триггера - Hirose HR10A-7P-4P(73), (Сигнальный вывод 4 и вывод 3 на землю)
Входной сигнал триггера - TTL > 50 нс импульс. Срабатывание по нарастающему фронту.
0.0 В < низкий уровень < 0,5 В, 2,5 В < высокий уровень < 5 В
Клавишный переключатель - да
Качество луча - 10% - 90% по методу ножевой кромки
Диаметр луча < 9,5 мм на выходной апертуре VPL
Диаметр луча < 25 мм после распространения на 250 мм
Спектральное кондиционирование - Встроенный фильтр для минимизации внеполосного излучения (спектральная фильтрация не требуется)
Физические размеры - Габаритные размеры: длина 168 мм x 64 мм x 64 мм
Коллиматорная трубка: φ 30 мм x 38 мм
Отверстия для крепления на шпильке - 2 x M6
Масса (г) - 750 г
---
