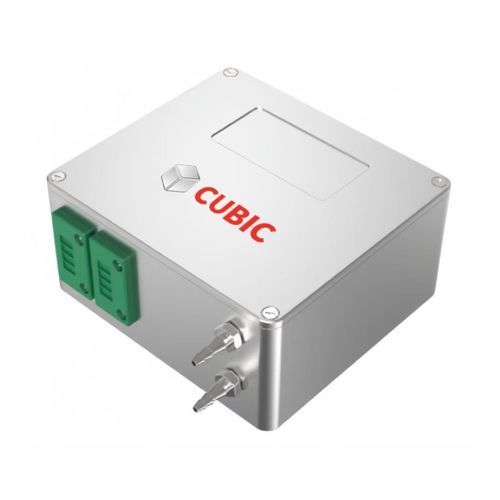

Датчик CO2 Gasboard-2513

O2медицинскойTDLAS

Обзор продукта
Gasboard-2513 — компактный модуль двойного газового датчика, разработанный для медицинских респираторных применений. Он сочетает TDLAS для измерения кислорода и NDIR для измерения углекислого газа в одном низкопотребляющем блоке. Датчик обеспечивает высокую селективность, сильную устойчивость к помехам от перекрестных газов и влажности, быструю динамическую реакцию (O2 <200 мс), работу без калибровки и стабильность в долгосрочной эксплуатации, что важно для клинических устройств.

Особенности

• Интегрированные технологии TDLAS (O2) и NDIR (CO2)
• Одновременное измерение O2 и CO2 с высокой селективностью
• Быстрое время отклика, подходящее для динамического мониторинга дыхания
• Конструкция без необходимости калибровки и технического обслуживания
• Высокая устойчивость к вибрациям и ЭМИ для надежного клинического использования
• Модульный компактный корпус и стандартные цифровые интерфейсы для простой интеграции

Технические характеристики

• Принцип детекции: O2 — TDLAS; CO2 — NDIR
• Диапазоны измерения: O2 0–100 %VOL; CO2 0–10 %VOL
• Точность: O2 ±1 %FS + 2 % показания; CO2 ±0,1 %Vol (0–5 %Vol) / ±3 % показания (5–10 %Vol)
• Разрешающая способность: O2 0.01 %Vol; CO2 0.0001
• Время отклика: O2 200 ms (T10–T90 @250 mL/min); CO2 300 ms (T10–T90 @300 mL/min)
• Время прогрева: O2 ≤5 мин (@25 °C); CO2 ≤2 мин (@25 °C)
• Условия эксплуатации: 0–50 °C; 0–98 %RH (без конденсации)
• Диапазон потока: O2 <500 mL/min; CO2 100–400 mL/min
• Питание: 5 V ±5 %; Типичные токи: O2 ≤150 mA (тип. 100 mA); CO2 импульсный <200 mA, средний <100 mA
• Интерфейс выхода: TTL (3,3 V)
• Условия хранения: −40 до 85 °C; 0–98 %RH (без конденсации)
• Срок службы: ≥10 лет (O2 и CO2)

Применение

• Искусственные дыхательные аппараты
• Аппараты анестезии
• Метаболические анализаторы и анализаторы газообмена
• Системы CPET (кардиопульмональная нагрузочная диагностика)
• Другие медицинские устройства для мониторинга дыхания, требующие одновременного измерения O2 и CO2

Технические характеристики (кратко)

• Модель: Gasboard-2513
• Технологии: TDLAS для O2; NDIR для CO2
• Диапазоны и разрешения: O2 0–100 %VOL (0.01 %Vol); CO2 0–10 %VOL (0.0001)
• Точность и время отклика: см. спецификации выше
• Питание и интерфейс: 5 V ±5 %, TTL 3,3 V
• Конструкция: модульный компактный датчик, без калибровки и обслуживания, высокая устойчивость к вибрациям/ЭМИ
