Датчик для кислорода Gasboard-2512

O2для респираторной маскидля анестезийного оборудования

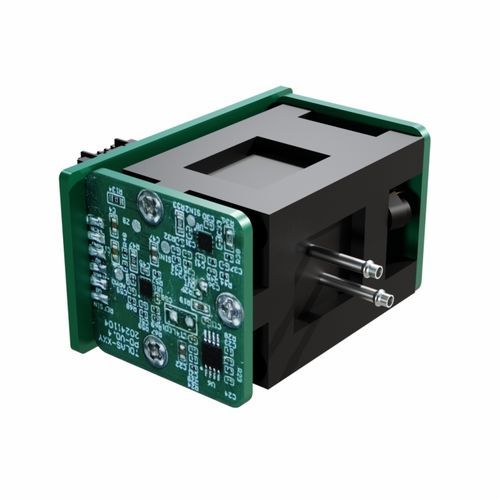

Обзор Gasboard-2512 — компактный модуль TDLAS-датчика кислорода, созданный для точного оперативного измерения O2 в медицинском оборудовании. На базе спектроскопии поглощения на перестраиваемом диодном лазере (TDLAS) модуль обеспечивает очень высокую селективность по кислороду и высокую устойчивость к помехам со стороны других газов и влажности. Без калибровки, устойчив к вибрациям и не требует обслуживания, Gasboard-2512 демонстрирует стабильную работу в переменных условиях. Модульная конструкция, низкое энергопотребление и стандартный цифровой выход TTL (3,3 В) упрощают интеграцию в аппараты ИВЛ, наркозные аппараты, анализаторы обмена веществ и системы CPET.

Ключевые характеристики

• TDLAS-технология для селективного и точного измерения O2
• Быстрое время отклика <200 ms (T10–T90 при 250 mL/min)
• Работа без калибровки и обслуживания
• Высокая устойчивость к вибрации и электромагнитным помехам
• Низкое энергопотребление (≤150 mA, тип. 100 mA) и питание 5 V ±5 % DC
• Компактный модульный форм-фактор (L45 × W31 × H30.5 mm)
• Опциональная интеграция модуля CO2

Технические характеристики

• Целевой газ: O2
• Принцип детекции: TDLAS (Tunable Diode Laser Absorption Spectroscopy)
• Диапазон детекции: 0–100 %VOL
• Точность: ±1 %FS + 2 % от показания
• Разрешающая способность: 0.01 %VOL
• Время отклика: 200 ms @ 250 mL/min (T10–T90)
• Время прогрева: 20 s
• Рабочая температура: 0–50 °C; 0–98 %RH (без конденсации)
• Условия хранения: -40–85 °C; 0–98 %RH (без конденсации)
• Рабочая влажность: 0–98 %RH (без конденсации)
• Питание: 5 V ±5 % DC
• Интерфейс выхода: TTL (3,3 V)
• Рабочий ток: ≤150 mA (тип. 100 mA)
• Размеры продукта: L45 × W31 × H30.5 mm
• Срок службы: ≥10 лет

Интеграция и применение

• Интеграция: стандартный TTL-выход и компактные габариты для простой интеграции в медицинские приборы
• Типичные применения: аппараты ИВЛ, наркозные аппараты, анализаторы обмена веществ, системы CPET и оборудование для мониторинга пациентов
• Подходит для статических и динамических условий отбора проб

Заказ и поддержка

• Доступен опциональный модуль CO2
• Дизайн без калибровки снижает необходимость обслуживания и время простоя
• За поддержкой по интеграции и техническими материалами обращайтесь к поставщику или авторизованному дистрибьютору
