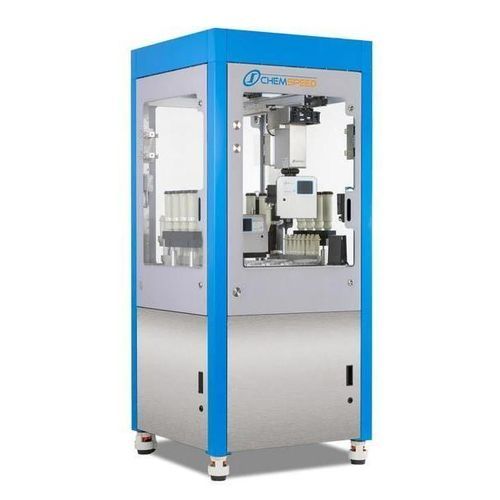

Автоматизированное устройство подготовки проб FLEX SWILE DSC

роботизированноедля подготовки образцовраспределение реагентов

Обзор
Дифференциальная сканирующая калориметрия (DSC) — распространённый метод термического анализа для количественной оценки изменений энтальпии, связанных с физическими и химическими переходами в зависимости от температуры или времени. В химической и фармацевтической лабораторной практике DSC применяется для анализа стеклования, плавления, степени кристалличности, фазовых переходов, денатурации и разложения белков, мониторинга реакций и влияния добавок/процессов. Быстрое получение данных и высокая чувствительность делают DSC-кривые важным инструментом для контроля качества и характеристики материалов.

Решаемая задача
Ручная подготовка образцов для DSC (заполнение и закрытие тиглей) занимает много времени, подвержена ошибкам и требует квалифицированных операторов. Малые массы проб и риск контаминации увеличивают разброс результатов и снижают пропускную способность.

Решение — FLEX SWILE DSC (технология SWILE)
FLEX SWILE DSC автоматизирует одно‑к‑одному гравиметрическую операцию «pick & decision dispense» для твёрдых веществ, используя фирменный верхний гравиметрический диспенсер Chemspeed в сочетании с аналитическими весами на деке. Модифицированный инструмент Liquid Handling с 4 иглами автоматически устанавливает и вдавливает крышки для закрытия тиглей, затем перемещает закрытые тигли в стеллажи автосамплера DSC. Одноразовые стеклянные наконечники (SWINs) предотвращают перекрёстное загрязнение; диаметры SWIN регулируются под требуемые объёмы. Наклонно-встряхивающийся рама используется для разрыхления порошка и улучшения захвата.

Рабочий процесс

• Опциональное считывание штрихкода исходного флакона
• Транспорт флакона к наклонно-встряхивающемуся раму для разрыхления порошка
• Гравиметрический pick & decision dispense твердого вещества в тигель
• Перемещение MTP тигелей к держателю
• Установка крышки на тигель
• Вдавливание крышки для закрытия тигля
• Перенос закрытого тигля в стеллаж автосамплера DSC
• Повторение для последующих образцов

Преимущества

• Decision dispensing обеспечивает высокую точность и повторяемость
• Диапазон диспенсирования: от сотен μg до ~5 mg с разрешением примерно ±10 μg (с опциональной on-deck весовой системой)
• Отсутствие перекрёстного загрязнения (одноразовые стеклянные наконечники)
• Отсутствие мёртвого объёма; полностью инертный стеклянный путь
• Автономная работа для повышения пропускной способности
• Проприетарный интерфейс смены роботизированных инструментов для поддержки нескольких рабочих процессов
• Опциональный вентилируемый кожух и тележка для безопасности
• Оптимальная занимаемая площадь (~90 x 90 см) для экономии лабораторного пространства
• Поддержка считывателя штрихкодов, мультигрипперов и дополнительных инструментов
• Программное обеспечение AUTOSUITE для настройки экспериментов, выполнения и базовой обработки данных; интерфейсы для интеграции с LIMS/ELN

Технические характеристики / спецификации

• Название модели: FLEX SWILE DSC
• Автоматизированное гравиметрическое «pick & decision dispense» для твердых веществ
• Диапазон диспенсирования: сотни μg до ~5 mg (типично) с разрешением ~±10 μg (с опциональной on-deck аналитической весовой)
• Одноразовые стеклянные наконечники (SWINs) различных диаметров; регулировка под целевые объёмы
• Наклонно-встряхивающийся рама для разрыхления порошка и улучшения захвата
• Модифицированный 4-игольный инструмент Liquid Handling для автоматического установки крышки и закрытия тиглей
• On-deck аналитическая весовая для проверки диспенсирования и логики принятия решения
• Возможность реформатирования закрытых тиглей для переноса в стеллажи автосамплера DSC (поддержка различных типов стеллажей)
• Поддержка чтения штрихкодов, мультигрипперов и интеграций дополнительных роботизированных инструментов
• Опциональный вентилируемый кожух и тележка
• Оптимальная занимаемая площадь около 90 x 90 см (3 x 3 ft)
• Программное обеспечение: AUTOSUITE для проектирования экспериментов, выполнения и базовой анализа данных; опции интеграции с LIMS/ELN
