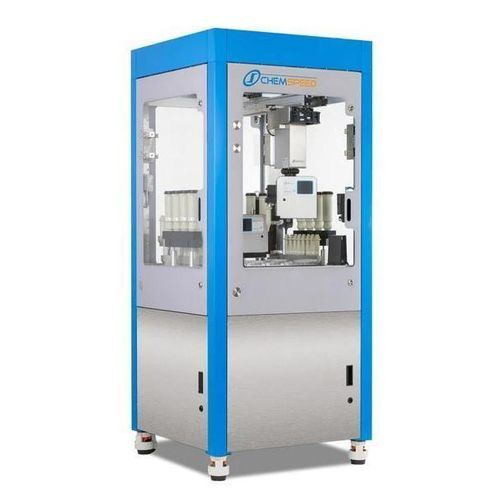

Автоматизированное устройство подготовки проб FLEX SWILE DSC

для исследованийдля подготовки образцовдля фармацевтической промышленности

Обзор
Дифференциальная сканирующая калориметрия (DSC) — это метод термического анализа, используемый для измерения изменений энтальпии, связанных с изменениями физических и химических свойств материала в зависимости от температуры или времени. Он применяется в химической и фармацевтической промышленности для характеристики стеклования, плавления, степени кристалличности, фазовых переходов, денатурации белков и точек разложения, а также для изучения химических реакций, влияния добавок/наполнителей и влияния технологических процессов. DSC-измерения часто используются в контроле качества, поскольку DSC быстрый, чувствительный и удобный в использовании метод.

Технология SWILE обеспечивает автоматизированную истинную один-к-одному гравиметрическую «pick & decision dispense» подачу твердых соединений в тигли DSC. Система построена вокруг фирменного надголовного гравиметрического дозатора Chemspeed в сочетании с дополнительными аналитическими on-deck весами для обеспечения точной гравиметрической дозировки. Модифицированный инструмент для работы с жидкостями с 4-игольчатой головкой используется для установки крышек на тигли после дозирования и для перемещения закрытых тиглей в стеллажи автосемплера DSC. Одноразовые стеклянные наконечники (SWINs) предотвращают перекрестное загрязнение; диаметр/размеры SWIN можно регулировать в соответствии с требуемыми дозами. Для ослабления и наклона порошков перед взятием используется наклонно-встряхивающий стеллаж.

Рабочий процесс

• Опциональное считывание штрих‑кода исходного флакона.
• Транспорт исходного флакона к наклонно-встряхивающему стеллажу для ослабления соединения.
• Pick и decision-dispense твердых веществ (гравиметрическое pick & decision dispense с использованием надголовного гравиметрического инструмента + on-deck весы).
• Транспорт тигля (например, формат MTP) к держателю.
• Установка крышки на тигель и вдавливание крышки для закрытия.
• Транспорт закрытого тигля в стеллаж автосемплера DSC (поддержка различных типов стеллажей).
• Повторение операции для нескольких образцов/пропускной способности.

Преимущества

• Высокая точность и воспроизводимость за счёт decision dispensing.
• Диапазон дозирования — от сотен μg до ~5 mg с разрешением примерно ±10 μg (опционно поддерживается on-deck весами для разрешения 10 μg).
• Отсутствие перекрестного загрязнения благодаря одноразовым стеклянным наконечникам.
• Отсутствие мёртвого объема.
• Автоматическая подготовка образцов в режиме без присмотра.
• Полностью инертные (стеклянные) материалы в местах контакта с образцом для обработки твердых веществ.
• Фирменный интерфейс смены роботизированных инструментов, позволяющий комбинировать инструменты.
• Вытяжной кожух для безопасности и специализированная тележка.
• Оптимизированная компактная площадь (~90 x 90 см) относительно производительности.
• SWILE Robotic Tool можно комбинировать с другими инструментами для поддержки нескольких рабочих процессов.
• Интегрируемы on-deck весы, наклонно-встряхивающий стеллаж, считыватель штрих-кодов и мультизахват.
• Автоматическая подача образцов в тигли DSC и автоматическая установка крышек/закрытие тиглей.
• Переформатирование закрытых тиглей в стеллажи автосемплера DSC.
• Программное обеспечение AUTOSUITE для проектирования экспериментов методом drag & drop и интерфейс анализа данных; интерфейсы для интеграции с LIMS/ELN.

Дополнительные технические и эксплуатационные детали
Технологическая основа — надголовный гравиметрический диспенсер плюс вторая аналитическая on-deck весы; одноразовые стеклянные наконечники SWIN хранятся и подаются автоматическим диспенсером SWIN и доступны в различных диаметрах для подстройки целевых доз. Модифицированный инструмент 4-Needle Head Liquid Handling выполняет установку крышек и транспортировку в стеллажи автосемплера DSC. Наклонно-встряхивающие стеллажи используются для ослабления порошков перед взятием с целью повышения надежности и точности взятия проб.

Характеристики / технические спецификации

• Торговое наименование / рабочий процесс: FLEX SWILE DSC.
• Принцип дозирования: гравиметрическое pick & decision-dispense (надголовный гравиметрический диспенсер + аналитические on-deck весы).
• Диапазон дозирования: сотни μg до ~5 mg (прибл. ±10 μg разрешение с опциональными on-deck весами).
• Расходные материалы: одноразовые стеклянные наконечники (SWINs) в нескольких диаметрах; разработаны для предотвращения перекрестного загрязнения.
• Инструменты: модифицированный 4-Needle Head Liquid Handling для установки крышек, SWILE Robotic Tool, наклонно-встряхивающий стеллаж, мультизахват, считыватель штрих‑кодов, on-deck весы.
• Автоматизация: автономная end-to-end подготовка, включая дозирование, укупоривание и перенос в стеллаж автосемплера DSC.
• Площадь установки: оптимизировано ≈ 90 x 90 см (3 x 3 ft) типичная установка.
• Материалы: полностью инертный стеклянный контакт там, где требуется.
• Безопасность: опция вытяжного кожуха и тележка.
• Программное обеспечение: AUTOSUITE для проектирования экспериментов и анализа; поддержка интеграции LIMS/ELN.
• Выход: готовые к использованию закрытые тигли, отформатированные для стеллажей автосемплера DSC (поддержка различных типов стеллажей).
