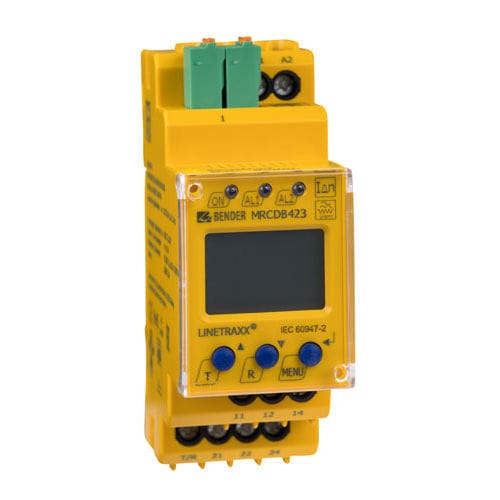

AC/DC чувствительные MRCDB423 с соответствующими измерительными трансформаторами тока CTUB101-CTBC... используются в качестве дополнительной защиты (защита от косвенного прикосновения) в заземленных системах (системы TN и TT), в которых могут возникать переменные или постоянные токи замыкания. Частью этих систем являются, в частности, нагрузки, содержащие шестиимпульсные выпрямители или односторонние выпрямители со сглаживанием, такие как преобразователи, зарядные устройства, оборудование строительных площадок с частотно-регулируемыми приводами.
Поскольку значения измеряются с помощью измерительных трансформаторов тока, MRCDB423 практически не зависит от номинального напряжения и рабочего тока контролируемой системы.
Остаточный рабочий ток IΔn2, задержка срабатывания ton2, а также измеренный в данный момент остаточный ток IΔ отображаются на стандартном дисплее.
При использовании MRCDB423 с подходящим трансформатором тока и коммутационным элементом с изолирующими свойствами, комбинация устройств соответствует требованиям IEC 60947-2 Приложение M для защитного устройства MRCD.
Это устройство предназначено специально для таких целей защиты, как защита людей, противопожарная защита и защита растений. Время отключения коммутационного элемента не должно превышать 17 мс.
---
