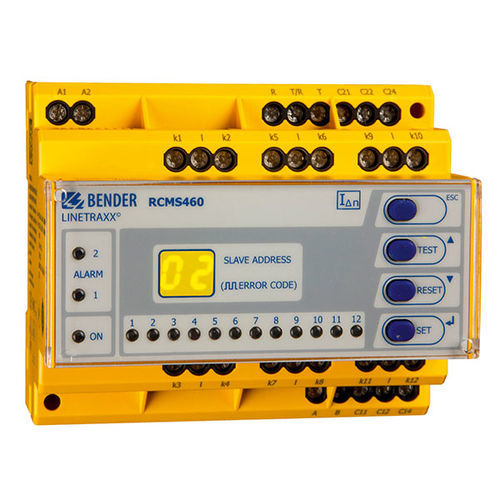

Монитор электробезопасности LINETRAXX® RCMS460-L

для медицинских IT-систем

В качестве альтернативы испытанию изоляции путем периодической проверки Измерения переменного, пульсирующего или чувствительного переменного/постоянного тока могут быть выполнены по выбору путем выбора измерительного трансформатора тока для каждого канала Функция предварительной настройки Анализ гармоник, постоянного тока, THF Регулируемая частотная характеристика для защиты людей, противопожарной защиты, защиты растений Система RCMS состоит из одного или нескольких мониторов тока утечки RCMS460-D/-L или RCMS490-D/-L, которые способны обнаруживать и оценивать токи повреждения, утечки и рабочие токи в заземленных источниках питания через соответствующие измерительные трансформаторы тока. Максимальное напряжение контролируемой системы зависит от номинального напряжения изоляции измерительного трансформатора тока, используемого в случае шинных систем, или зависит от проложенных кабелей или проводников. Закрытые измерительные трансформаторы тока серии CTBS25 или CTUB100 необходимы для измерения чувствительных остаточных токов AC/DC (в соответствии с IEC/TR 60755: тип B). Для них требуется один блок питания 24 В постоянного тока (например, серии STEP-PS). Измерительные трансформаторы тока серий CTAC... (закрытые), WR (прямоугольные), WS (с расщепленным сердечником) и WF... (гибкие) используются для измерения переменных и пульсирующих токов (в соответствии с IEC/TR 60755: тип A). К измерительным каналам монитора можно подключать любые комбинации измерительных трансформаторов тока различных серий. Каждый RCMS460-D/-L и RCMS490-D/-L имеет 12 измерительных каналов. До 90 мониторов остаточного тока могут быть подключены через шину BMS (интерфейс RS-485 с протоколом BMS), таким образом можно контролировать до 1080 измерительных каналов (подсхем).
