Микро-нано-фотоэлектрическая измерительная система использует микроскопическую технику визуализации, несколько путей возбуждающего света, чтобы обеспечить стабильный монохроматический свет небольшого размера для фотоэлектрического тестового устройства. Его функции заключаются в определении распределения тока короткого замыкания, дефектов поверхности и отражательной способности электронных устройств.
Основанная на технике гальвосканирования, система отличается быстрым сканированием и высоким пространственным разрешением, широко используется для исследования солнечных элементов и фотоэлектрических устройств, таких как сенсибилизированные красителями, монокристаллический кремний, мультикристаллический кремний, органические полупроводники, GaN детекторы и так далее. Фотоэлектрическая визуализация может предоставить важные аналитические данные для QE, распределения сопротивления и неоднородности фотогенерируемого тока.
Структура системы:

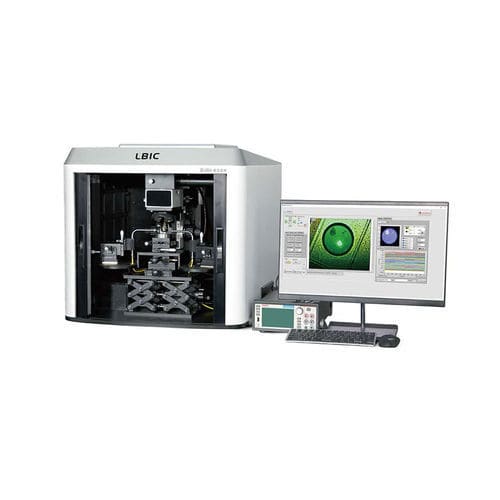

Система содержит возбуждающий лазер, сканирующий гальванометр, микроскоп, блок сбора данных и управляющее программное обеспечение. При сканировании образца гальванометр заставляет лазерное пятно сканироваться и быстро перемещаться в направлении XY образца. Программное обеспечение регистрирует положение каждой точки сканирования и выходное значение тока, а также синхронно выводит график распределения тока в образце. Путь света также гарантирует, что рисунок светового пятна на различных позициях образца не изменится.
Компоненты:
■ Источники света
■ Микроскопия
■ Сканирующий гальванометр
■ Измеритель источника
■ Зондовая станция и программное обеспечение
Характеристики
■ Лазер с несколькими длинами волн - опция
■ Простая замена образца
■ XY линейный этап легко изменить точку измерения образца
■ Гальвосканирование устраняет эффект вибрации
■ Программное обеспечение визуализации может произвольно выбирать область сканирования
---
