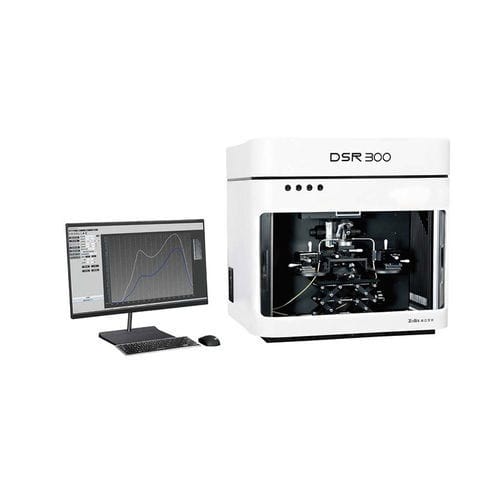

Микро-нано система измерения спектрального отклика серии DSR300 предназначена для низкоразмерных материалов, обеспечивая высокоточное спектральное сканирование и фототоковое сканирование. благодаря 40-метровому пятну обнаружения система может измерять минимальный размер образца 100 мкм. Сверхвысокостабильный источник света обеспечивает высокую точность; несколько источников света могут быть интегрированы в систему для измерения различных детекторов. Дружественное программное обеспечение легко использовать и автоматически контролировать устройство для работы.
Функция:
■ Спектральная чувствительность
■ Внешняя квантовая эффективность
■ Кривая ИТ напряжения смещения
■ Картирование LBIC
■ Тест линейности отклика
Основной технический параметр
Источник света
Ксеноновый источник света
Спектральный диапазон: 250 - 1800 нм
Нестабильность: < 1%
Суперконтинуумный источник света
Спектральный диапазон: 400
- 2400 нм
Частота: 0,01 -
200 МГц
Ширина импульса: 100 пс
Лазер CW
Дополнительная длина волны: 405 нм, 532 нм, 633
нм, 808 нм, 980 нм;
Нестабильность: < 1%
Импульсный лазер
Дополнительная длина волны: 375 нм, 405 нм, 488
нм, 785 нм, 976 нм; длительность импульса: 100 пс
Частота: 1-20 МГц
Микролинза
объектив 10x (стандартный)
Рабочее расстояние>17 мм
NA: 0.42
Спектральный диапазон: 350
- 800 нм
50-кратная объективная линза
Рабочее расстояние>17 мм
NA: 0,42
Спектральный диапазон: 480
- 1800 нм
50-кратная ультрафиолетовая объективная линза
Рабочее расстояние>12 мм
NA: 0,42
Спектральный диапазон: 240 - 500 нм
40-кратная отражающая объективная линза
Рабочее расстояние>7,8 мм
NA: 0,5
Спектральный диапазон: 200 нм - 20 мкм
Блок сбора данных
Усилитель с блокировкой
Частота: 20 Гц - 1 КГц Дрейф: < 0,1°/℃ ниже 10 кГц Режим ввода напряжения или тока Чувствительность от 1 нВ до 1 В по полной шкале Коэффициент усиления по току 106 или 108 В/А Динамический запас >100 дБ Дисплей: X, Y, R,θ
---
